微電子封裝銀合金鍵合線的研究及發展前景

曹軍，吳衛星(河南理工大學機械與動力工程學院，河南焦作454150)

摘要：論述了微電子封裝中常用的鍵合金線、鍵合銅線和鍵合銀線的局限性，從機械性能、鍵合性能、可靠性等方面分析了鍵合銀合金線的特征及作爲鍵合引線的優勢，并在此基礎上闡述了鍵合銀合金線重點研究方向以及在未來集成電路封裝中的發展前景。

引線鍵合以其工藝簡單、技術成熟、成本低廉、适合多種封裝形式的特點，在電子封裝中依然是主流技術。随著微電子産業的蓬勃發展，對封裝技術的要求越來越高，芯片封裝技術朝著高密度、小型化、适應高發熱方向發展，對鍵合引線的要求也越來越高，高密度、高熱導率、低弧度、超細直徑的鍵合引線成爲了研發重點。鍵合金線因其耐腐蝕性好、可靠性高，在集成電路封裝行業的中高端産品中廣泛使用，但是金線造價昂貴，爲降低封裝成本，市場上又相繼推出了各種金線的替代品，其中鍵合銅線作爲金線的可行性替代材料已經開始應用，但由于其硬度較大，鍵合時容易導緻芯片損傷；且在非氣密性封裝中易發生腐蝕，直接影響鍵合後器件的可靠性，隻能應用于一些中低端産品。鍵合銀線由于其優秀的電熱學性能(可降低器件高頻噪聲、降低大功率LED發熱量等)、良好的穩定性及适當的成本因素，開始逐漸應用于微電子封裝中，但純銀線具有強度低、易發生電子遷移、金屬間化合物生長難以控制，以及較易被腐蝕硫化等弊端，導緻純銀線鍵合可靠性低，使之高可靠性、低弧度等封裝領域應用受到限制。通過合金化獲得高性能鍵合銀合金線是改善鍵合銀線性能的途徑，可有效克服純銀線在電子封裝中強度低、電子遷移率高、易腐蝕及集成微電子電路IMC生長不易控制等問題，是鍵合引線重點研究和發展的方向。

1常用鍵合引線在微電子封裝中的局限

1．1鍵合金線

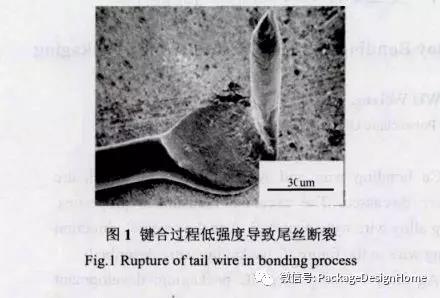

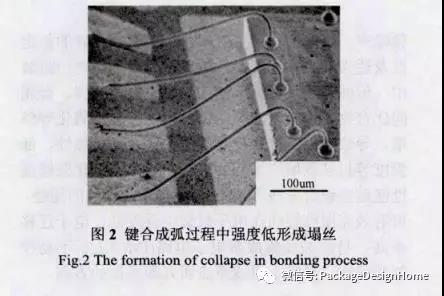

金線因其良好的穩定性及較易擴散到基體金屬産生一定的連接強度以滿足鍵合連接強度要求，在電子工業中廣泛應用。但金線在鍵合過程中存在純金強度低且價格昂貴、容易形成塌絲、尾絲過長等問題(如圖l、2實測圖片所示)；加入微合金成分後雖然會增大機械強度，但會增加電阻率和降低其抗蠕變能力而斷裂失效，封裝成本也過高。另外金的耐熱性差，再結晶溫度較低，球焊時容易造成球頸部斷裂；Au—A1引線鍵合系統中，由于相互擴散速率差異，在鍵合界面容易形成引起高電阻或電路開路的柯肯達爾空洞和導緻脆性斷裂的金屬間化合物，導緻引線鍵合失效。

1．2鍵合銅線

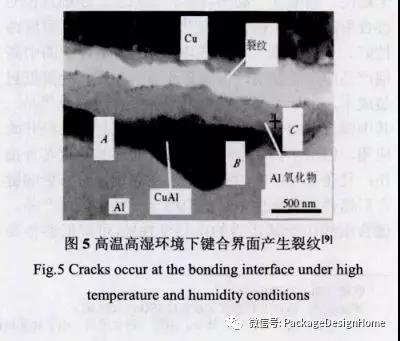

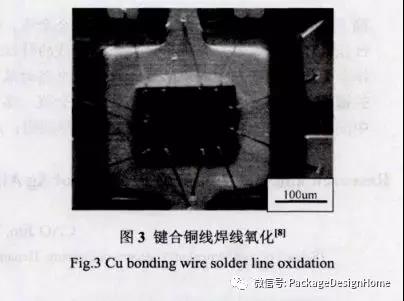

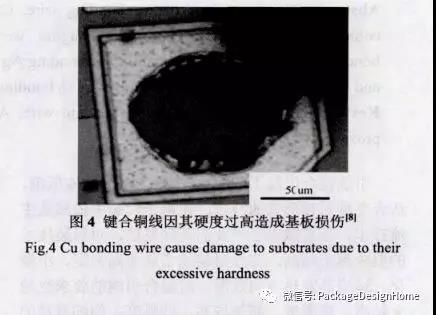

随著微電子封裝行業的快速發展，鍵合銅線因其優良的力學性能和電學性能且成本較低，越來越多的在分立器件、表面貼裝型封裝(SOP)等中廣泛應用。其中微合金銅線、鍍钯銅線等高性能銅線逐步被應用于集成電路中。但是鍵合銅線容易氧化(如圖3所示)，在球焊過程中須采用N2+H2混合氣體保護，增加了使用成本。此外銅線硬度過高又容易造成基闆損傷，形成“彈坑”缺陷(如圖4所示)。鍵合銅線在高溫高濕環境下鍵合界面生成了Cu9A14金屬間化合物，在弱酸環境下易腐蝕，進而鍵合界面形成裂紋(如圖5所示)，導緻引線鍵合失效，這些都阻礙了銅鍵合線在高端微電子封裝中的應用。

1．3鍵合銀線

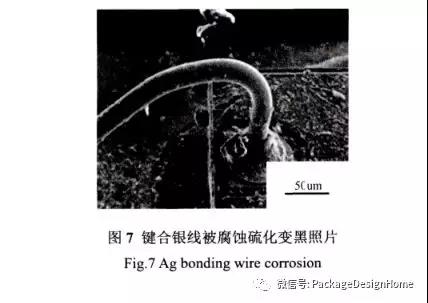

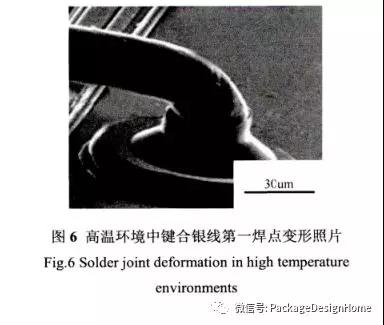

鍵合銀線有高導電率及易于成球等優點，開始在部分引線封裝中應用，但由于導熱率高、高溫強度低等原因，其鍵合過程中參數窗口範圍較小，且高溫條件下球焊點頸部強度低而引起頸部裂紋失效的幾率較高(如圖6實測圖片所示)，進而降低生産效率及大功率LED器件的使用壽命；此外，純銀線又較易被腐蝕硫化導緻鍵合的可靠性低(如圖7實測圖片所示)，這些都制約了鍵合銀線的應用。

2銀合金線的發展及優勢

2．1銀合金線研究現狀

銀與钯具有很多相似的性質且能夠無限互溶形成連續的網熔體，加入钯元素後能夠有效提高銀基體的耐腐蝕性、力學性能及高溫可靠性。Chuang等研究了Ag-4Pd鍵合合金線熱處理過程，得出熱處理過程中易于形成孿晶組織的結論；Guo等對Ag-8Au-3Pd鍵合合金線的無空氣焊球(FreeAirBall，FAB)形成過程進行研究，得出了低電流、長時間的鍵合參數易于形成無缺陷FAB的結論：Du等對銀合金線和鍍钯銅線在濕熱環境下的可靠性進行了對比研究，得出銀合金線可靠性高于鍍钯銅線的結論；Tseng等對Ag-2Pd鍵合合金線鍵合界面特性進行研究，得出钯元素可以減緩鍵合界面金屬間化合物生長和擴散速度的結論。上述研究爲銀合金線在微電子封裝中的廣泛應用提供了理論支持。

2．2銀合金線優勢

與金線相比，銀合金線工藝參數與金線相似，且鍵合參數窗口較大，鍵合适應性強。銀合金線成本相對較低，是同等線徑的金線的20％左右。銀合金線在LED封裝中，其反光性較好，不吸光，亮度與使用金線封裝相比較可提高10％左右。由于基體爲銀，與鍍銀支架焊接時，可焊性較好。通過摻雜铈、镧等合金元素，可提高銀合金線的抗腐蝕和抗氧化性能，降低IMC的生長和擴散速度，增強了銀合金線鍵合點可靠性。

2.2.1銀合金線力學性能

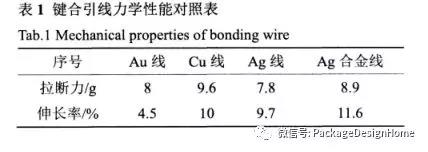

鍵合引線材料的力學性能是鍵合質量的關鍵，較高的強度能使鍵合線抵抗一定的機械應力，具有穩定的成弧性。合理的伸長率能夠獲得穩定的尾絲長度，進而确保了FAB形狀均勻，獲得穩定的第一焊點形貌。表1是20μm鍵合金線、鍵合銅線、鍵合銀線、鍵合銀合金線等力學性能對比。從表1中可以看出銀合金線具有較高的強度和伸長率，可以滿足低弧度、長間距及高密度引線器件封裝。

2.2.2銀合金線的鍵合性能

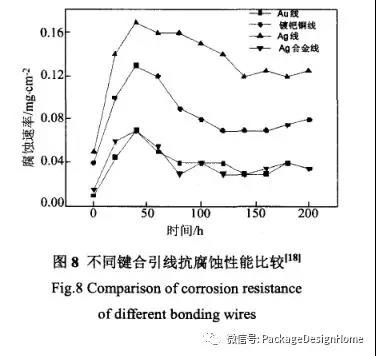

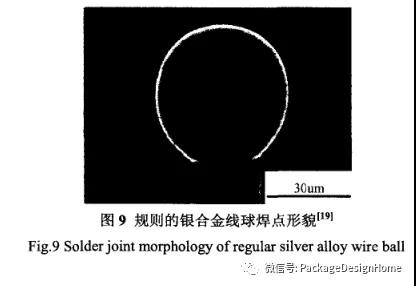

Gu等研究了銀合金線和鍍钯銅線鍵合強度，得出銀合金線鍵合強度高于鍍钯銅線，且其FAB硬度低、鍵合參數較小的結論。在銀基體中添加金、钯等元素，金和钯能與銀發生包晶反應，降低銀的晶界電壓，進而減慢銀合金線的電化學腐蝕。添加鋁、钛等元素能在銀表面形成緻密的氧化層，使銀表面鈍化，減少硫化、氧化等腐蝕，提高銀合金線的抗腐蝕和抗氧化性能。用0．1mol／L硫化鈉水溶液室溫下浸泡金線、鍍钯銅線、銀線和銀合金線200h獲得抗腐蝕數據如圖8所示。從圖8中可以看出銀合金線的抗腐蝕性能較好，跟金線基本一緻。由于銀合金線良好的耐腐蝕性能，在用電子火焰(EFO)燒球過程中無需氣體保護，球表面平整光滑且球焊點形狀較規則(如圖9所示)，易于獲得穩定的第一焊點形貌。但對于銀合金線而言，合金成分不合理或合金成分不均勻會導緻FAB凝固區間較大，從而産生偏球、高爾夫球等缺陷，由此，優化的合金組份及合金成分的均勻是确保銀合金線良好鍵合性能的關鍵。

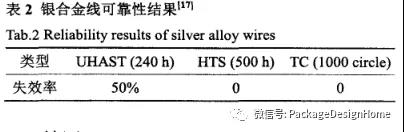

2.2.3銀合金線的可靠性Gu等進一步對銀合金線進行了高加速溫濕度測試(UHAST)、高溫儲存測(HTST)、溫度循環測試(TCT)，測試結果如表2所示。UHAST240h時約50％的芯片發現了電氣腐蝕問題，但HTS能通過500h，TCT能通過1000個循環。通過增加钯的含量可有效抑制界面腐蝕已被研究者們證實，調整銀合金線中微量元素的含量可使其可靠性進一步提高。由于氧氣的存在，銀線在高溫高濕環境中會産生電化學腐蝕，使界面産生裂紋。對于銀合金線，由于钯的存在，钯與氧形成PdO富集在表面阻礙銀離子擴散，界面沒有裂紋。

3結語

1)銀合金線具有優良的機械性能、鍵合性能、抗腐蝕與抗氧化性能及較高的可靠性。

2)合金元素可有效抑制銀線的電子遷移，減緩IMC的生長和擴散，提高器件的可靠性。

3)合金成分不合理或合金成分不均勻會導緻FAB凝固區間較大，從而易于産生FAB缺陷，優化合金組份是獲得高性能鍵合銀合金線的關鍵。
