PECO劈刀/瓷嘴參數選擇
浏覽量
【摘要】:
如何選擇瓷嘴

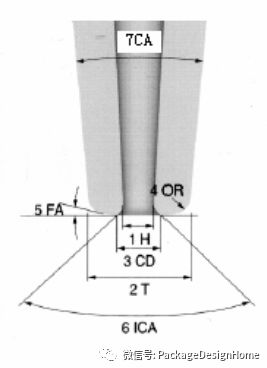

劈刀即瓷嘴,一般主要應用于半導體封裝焊線中完成電氣的連接,一般爲陶瓷材料制成,合适的劈刀將極大提高電氣連接的可靠性和生産的良率。如何選擇一把合适的劈刀,顯得尤爲重要,一般劈刀的主要參數有:1. Hole 2. Tip 3. CD 4. OR 5. FA 6. ICA 7. CA
孔徑:

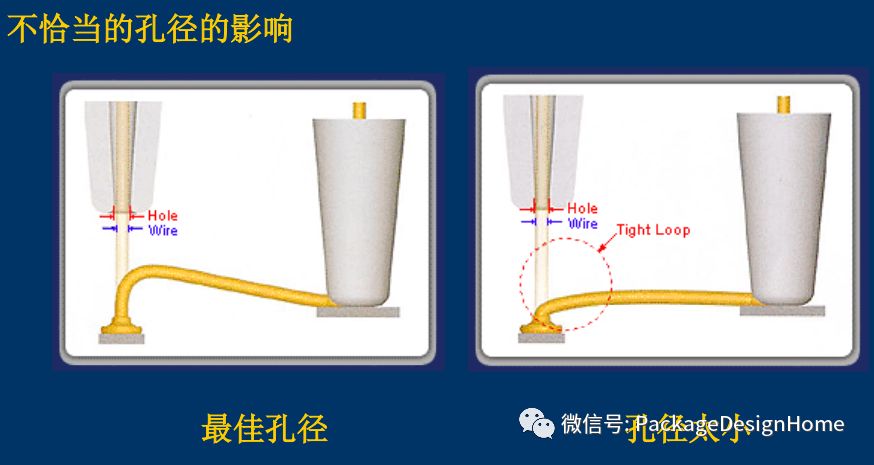

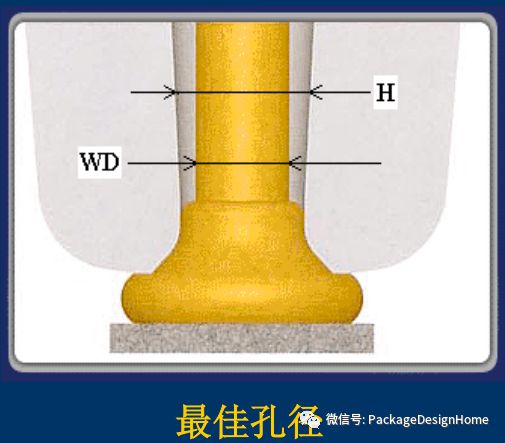

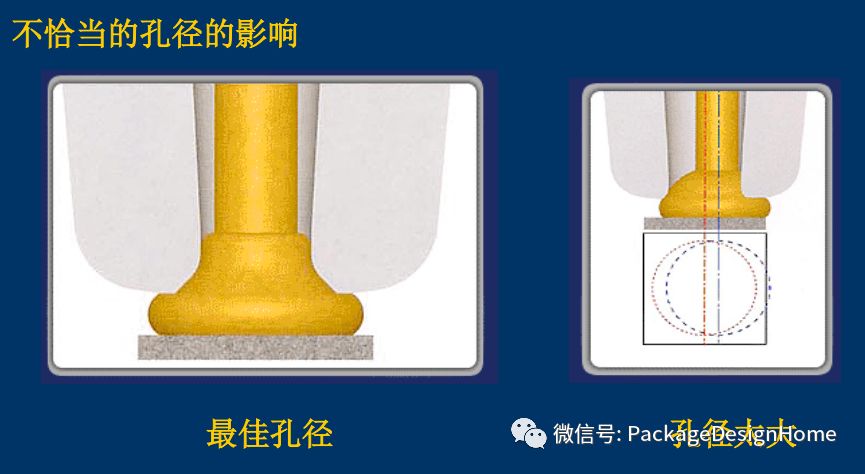

孔徑的選擇
• 孔徑=線徑 X 1.3-1.4
• 1.0 mil 選用1.5 mil的孔徑
2. 嘴尖直徑
嘴尖直徑的選擇

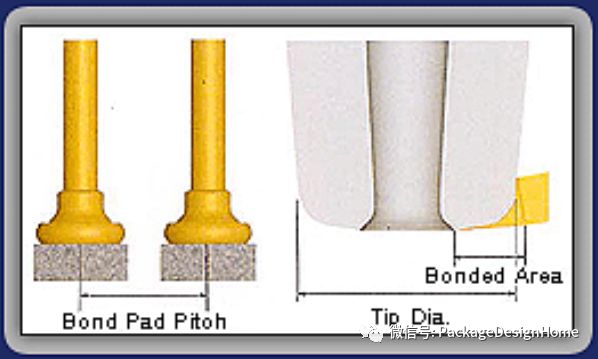

• 決定于 B. P. P
• 影響 2nd bond 質量
什麼是B.P.P?
B.P.P=Bond Pad Pitch
• 如何計算 min B.P.P?

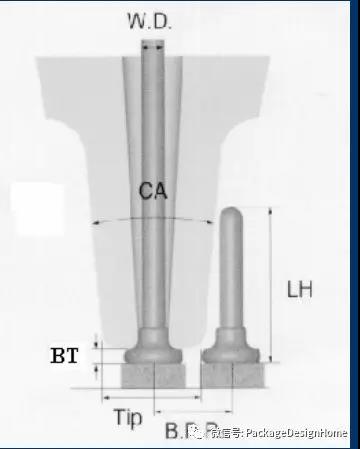

min B.P.P
=Tip/2+Tan(CA/2) X(LH-BT)

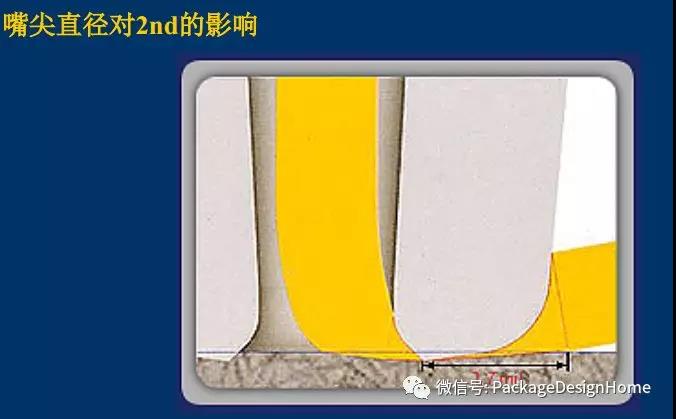

嘴尖直徑越大,2nd Bond area 就越大,拉力測試值也就越高。

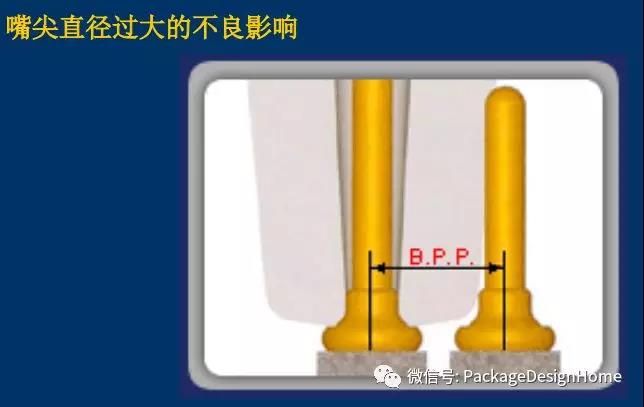

嘴尖直徑過大,并且超過min B.P.P,會造成瓷嘴碰到鄰近的金線。

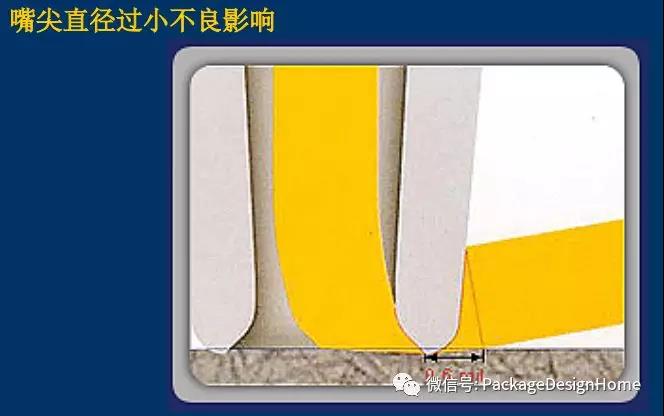

嘴尖直徑越小,2nd Bond area 就越小,容易造成2nd Bond Non-stick ,斷線。
嘴尖直徑過大,并且超過min B.P.P,會造成瓷嘴碰到鄰近的金線。
嘴尖直徑越小,2nd Bond area 就越小,容易造成2nd Bond Non-stick ,斷線。

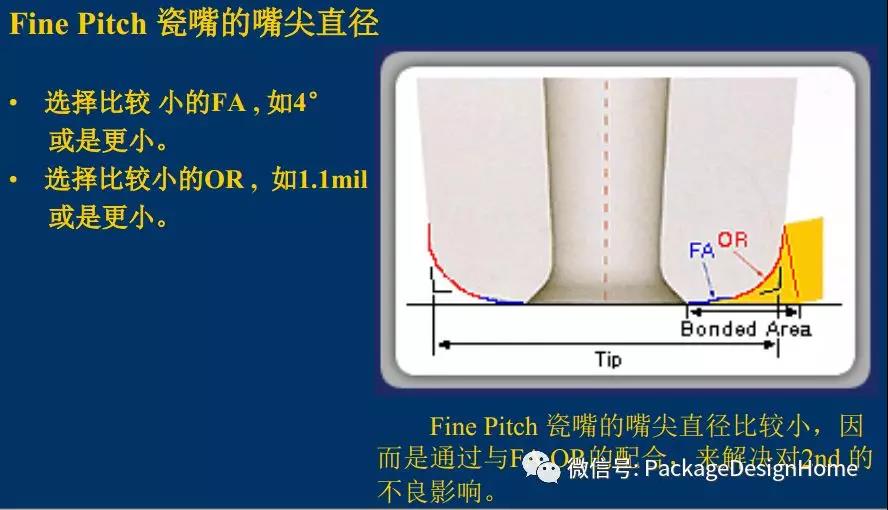

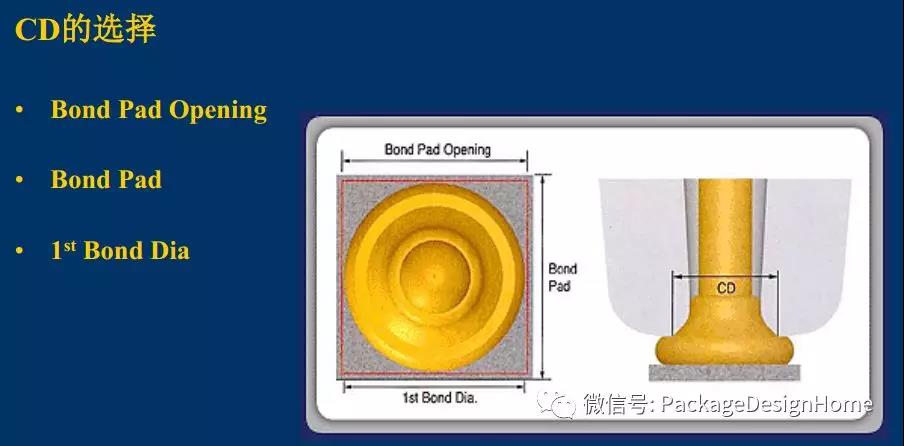

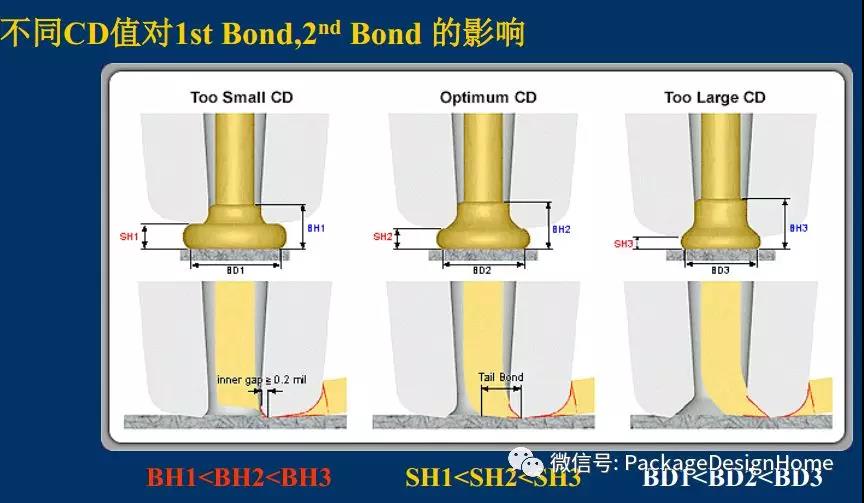

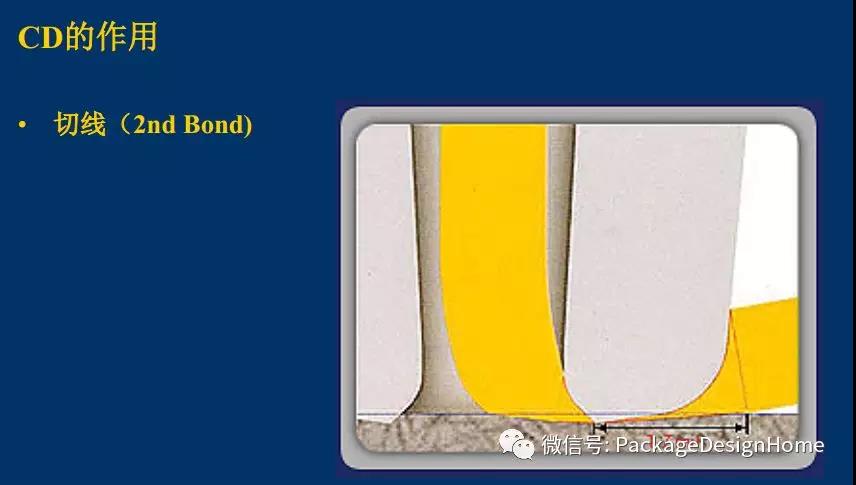

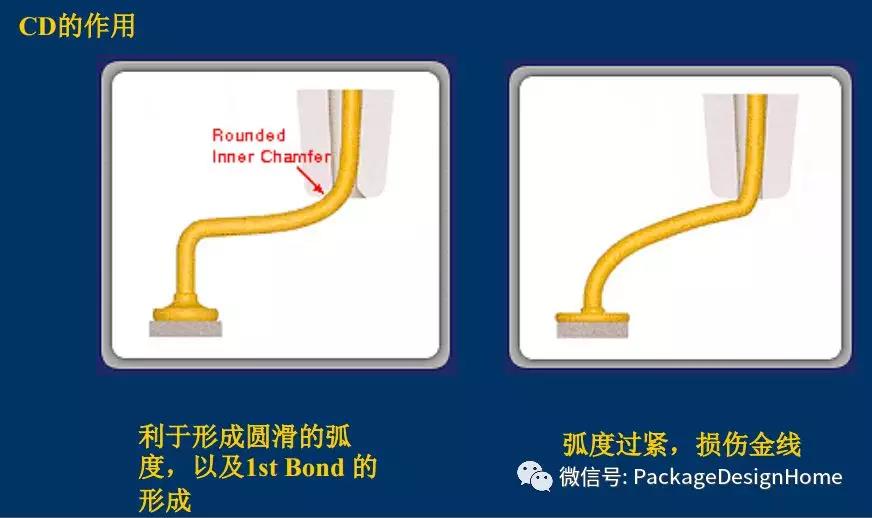

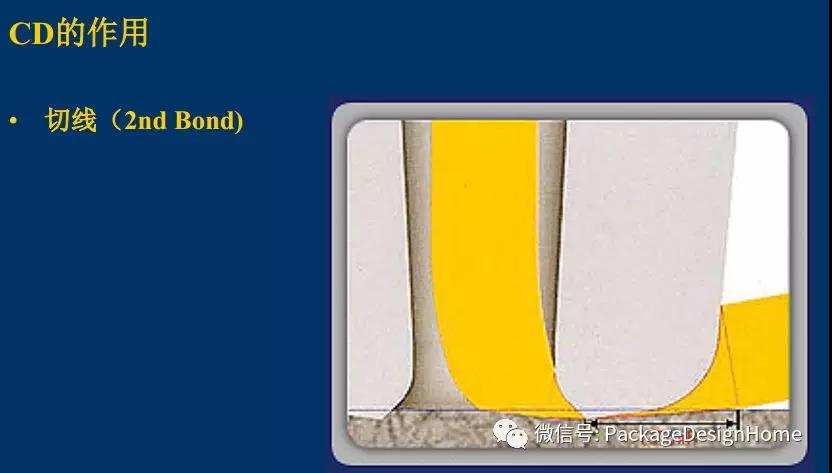

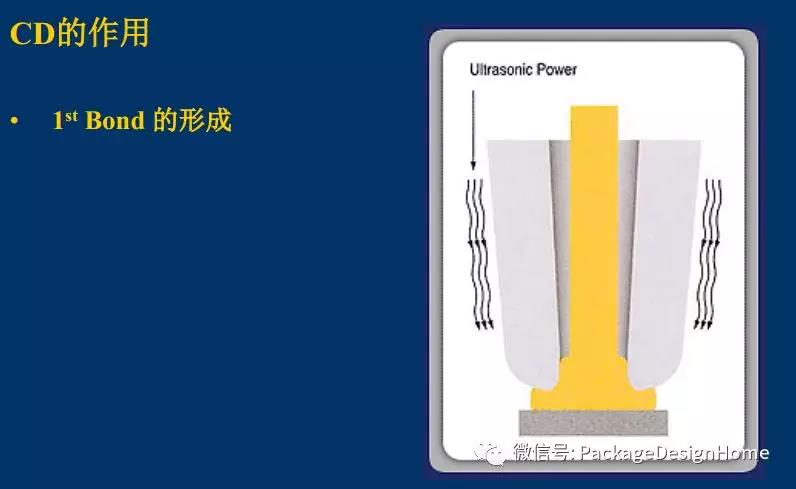

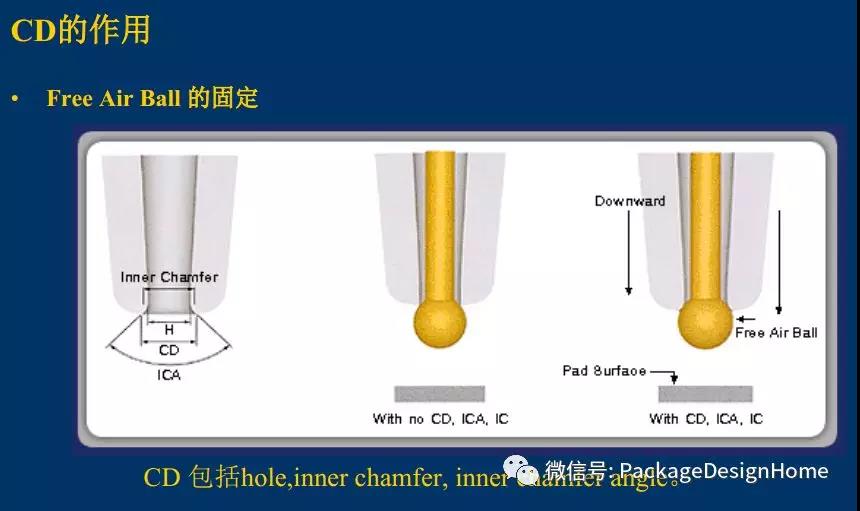

3. Chamfer Dia.

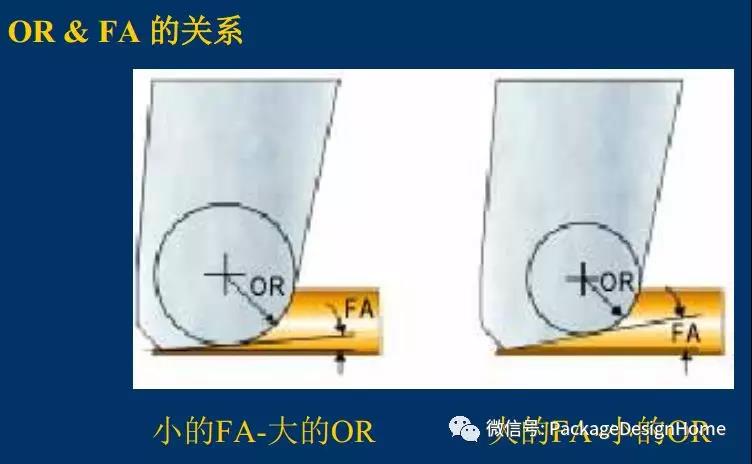

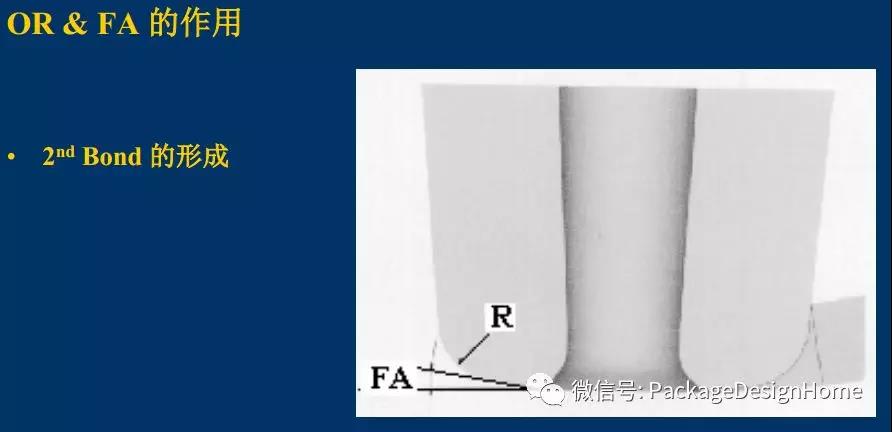

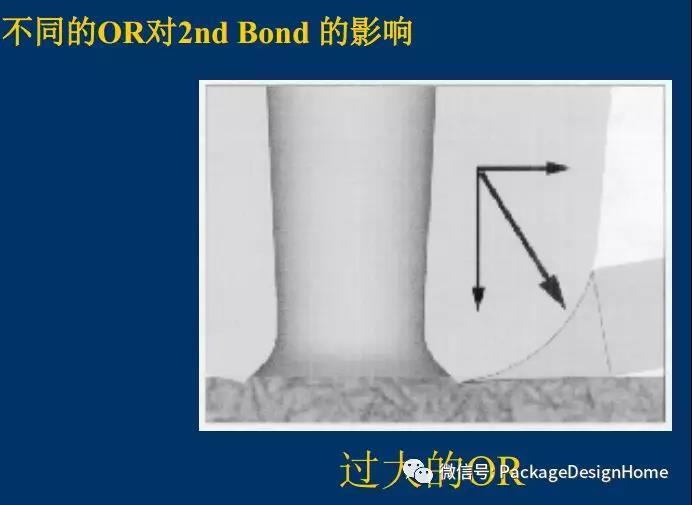

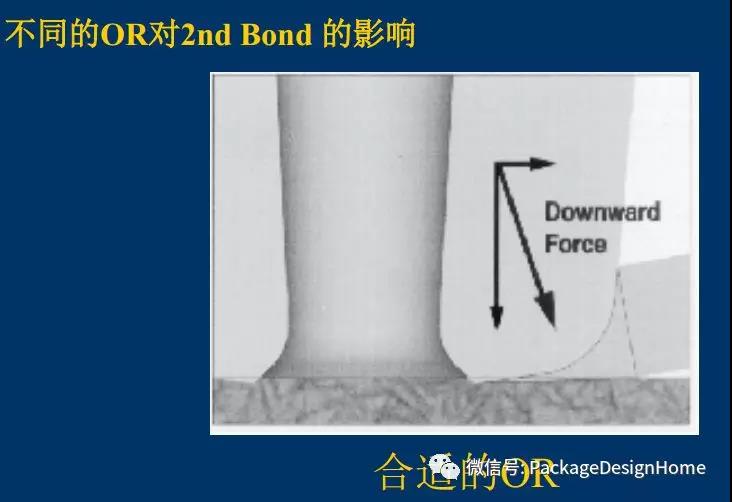

4.Outer Radius &Face Angle
