化學鎳金基闆焊點的失效分析

摘　要

矽麥克風在消費類電子産品中成功應用，近年來得到了迅猛發展。矽麥克風的封裝工藝由于MEMS的特殊結構和封裝材料的特殊性，與常見IC封裝有許多不同點。其中引線鍵合工序由于所使用的PCB基闆材料特殊的加工工藝，使得引線在PCB基闆上的焊點失效成爲研究矽麥克風封裝成品率和可靠性的一個重要課題。文章重點探讨了矽麥克風封裝過程中引線鍵合工序焊點失效問題，通過不同金線鍵合方式和金線鍵合參數的分析，确立了适合于矽麥克風封裝的金線鍵合工藝。

1引言

MEMS技術的發展開辟了一個全新的技術領域和産業。基于MEMS技術的矽麥克風在消費類電子産品中成功應用，近年來得到了迅猛發展。矽麥克風的封裝工藝由于MEMS的特殊結構和封裝材料的特殊性，與常見IC封裝有許多不同點。其中引線鍵合工序由于所使用的PCB基闆材料特殊的加工工藝，使得引線在PCB基闆上的焊點失效成爲研究矽麥克風封裝成品率和可靠性的一個重要課題。本文通過對矽麥克風引線鍵合工藝的介紹以及對各種主要失效形式分析的基礎上，針對矽麥克風引線鍵合過程中應該注意的事項加以歸納。

矽麥克風的設計有兩種形式：一種是將MEMS和IC集成在一個芯片上，一個麥克風器件中隻有一個芯片，目前這種方式的技術還不是很成熟，成本太高，仍然處在實驗室研究階段；另一種是分立式的，即在一個麥克風器件中有兩個芯片，一個MEMS芯片和一個IC芯片，這種設計方式技術相對成熟，目前已投入大規模量産。第二種設計方式的引線鍵合包括兩個工序，首先是用細的金線將IC芯片上的焊盤同PCB基闆連接起來，然後再次用金線將MEMS芯片和IC芯片連接起來。本文著重讨論在IC與PCB基闆鍵合過程中PCB基闆上的焊點失效分析。

2引線鍵合方式設計

2．1矽麥克風引線鍵合方式

矽麥克風使用的PCB闆是化學鎳金基闆。而通常用于金線鍵合的PCB闆一般是電鍍鎳金基闆，電鍍鎳金基闆不僅鍍層軟、純度高(最高可達99．99％)，而且具有優良的釺焊性和金線鍵合功能。遺憾的是它屬于電鍍型，不能用于非導通線路的印制闆。化學鎳金基闆使用的是全化學鍍工藝，它可用于非導通線路的印制闆。這種鍍層組合的釺焊性優良，但它隻适于鋁線鍵合而不适于金線鍵合。通常的置換鍍金液是弱酸性的，它能腐蝕化學鍍鎳磷層(Ni．P)而形成置換鍍金層，并將磷殘留在化學鍍鎳層表面，形成黑色(焊)區(Blackpad)，它在焊接時常造成焊接不牢(SolderJointFailure)或金層脫落(Peeling)。試圖通過延長鍍金時間，提高金層厚度來解決這些問題，結果反而使金層的結合力和鍵合功能明顯下降。

矽麥克風的引線鍵合使用的是超聲熱壓焊工藝，鍵合劈刀、鍵合溫度、鍵合時間、鍵合壓力和鍵合的超聲波功率等是影響鍵合質量的關鍵因素。

2．2矽麥克風引線鍵合解決方案

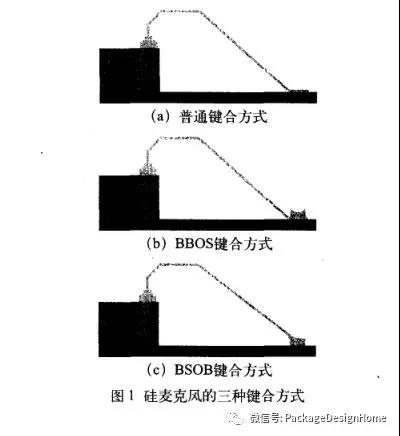

在矽麥克風批量生産初期，其使用的是與普通IC封裝一樣的引線鍵合方式。如圖1(a)。但是，第二焊點在PCB基闆上脫焊的比率非常高，達到4％。爲增強焊點在基闆上的連接強度，采用了BBOS(BondBallOnStitch)的鍵合方式，在IC芯片同PCB基闆焊接完後，再在PCB基闆焊點上植一個金球，如圖1(b)所示。不過，BBOS的方式并不能解決第二焊點在鍵合過程中在PCB基闆上脫焊的問題，而且，經過一段時間的生産發現，這種方式有可能造成金線在靠近第二焊點的跟部斷裂，存在可靠性的問題。于是第三種鍵合方式BSOB(BondStitchOnBal1)被運用到了矽麥克風的引線鍵合工藝中，先在PCB基闆植一個金球，然後再用金線將IC與PCB基闆上的金球連接起來，如圖1(c)。

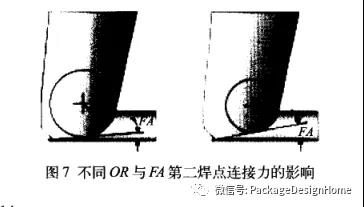

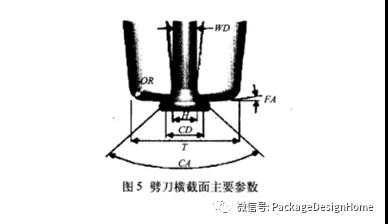

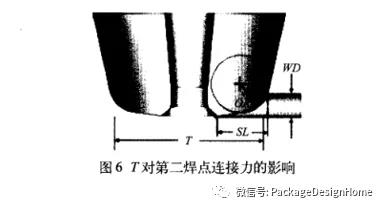

矽麥克風的第二焊點是將金線鍵合在金球焊盤上，對劈刀的選擇有著特殊要求。首先，金球焊盤的面積限制了有效接觸面積，劈刀的值一般爲金球焊盤直徑的兩倍左右；其次，由于焊盤的平整度不如PCB基闆，所以通常選擇相對較小的以提高連接強度，一般FA在0°-4°左右；最後必須考慮金線跟部形狀，爲了在金線跟部形成較爲平滑的過渡，需要選擇較大的OR，提高金線與金球焊盤連接跟部的可靠性。

4結束語

本文探讨了不同引線鍵合方式、引線鍵合機工藝參數設置和不同劈刀對化學鎳金基闆上焊點可靠性的影響。主要實驗結果如下：

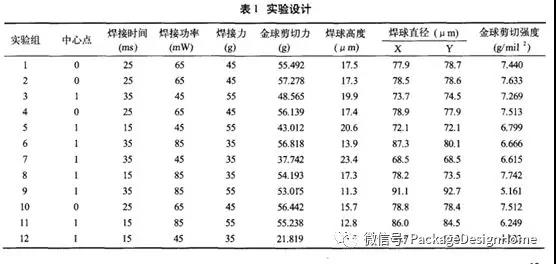

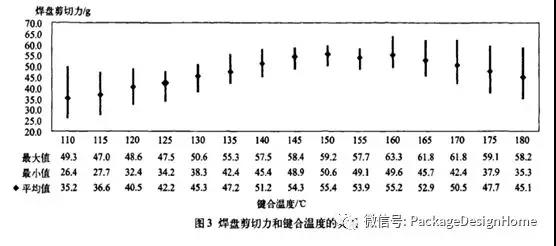

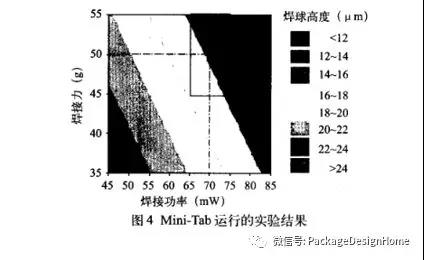

爲提高第二焊點在化學鎳金基闆上的連接力，在化學鎳金工藝和成本允許範圍内應盡可能增加化學鎳金層厚度。随著鍵合溫度提高，第二焊點在化學鎳金基闆上的連接力越大，但在接近基闆玻璃化溫度時，連接力會有所降低，而且變差有所增加，所以鍵合溫度應設置在比基闆玻璃化溫度稍小的範圍内。對于BSOB的鍵合模式，金球焊盤的質量直接影響第二焊點的可靠性。金球焊盤的面積越大，表面平整度越高，第二焊點的可靠性越好。考慮到矽麥克風第二焊點的特殊性，劈刀的TIP一般選擇爲金球焊盤直徑的兩倍左右，FA在0°~4°左右，OR在62.5μm-125μm。

轉載自：半導體封裝工程師之家

3第二焊點失效模式及解決方案

3．1第二焊點主要失效模式

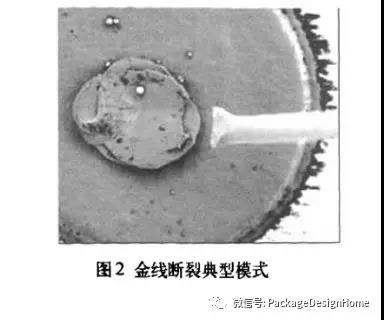

脫焊、虛焊、引線斷裂、金層脫落等是第二焊點常見失效模式，而引線斷裂是影響可靠性的最主要失效模式。利用電子顯微鏡對金線斷裂的失效矽麥克風器件進行觀察發現在PCB基闆和金線之間的金球表面遠不如PCB基闆表面平整，金線在金球表面突起的地方急劇變形，形成較爲集中的應力點，而導緻金線在跟部位置斷裂，其形狀如圖2所示。

3第二焊點失效模式及解決方案

3．1第二焊點主要失效模式

脫焊、虛焊、引線斷裂、金層脫落等是第二焊點常見失效模式，而引線斷裂是影響可靠性的最主要失效模式。利用電子顯微鏡對金線斷裂的失效矽麥克風器件進行觀察發現在PCB基闆和金線之間的金球表面遠不如PCB基闆表面平整，金線在金球表面突起的地方急劇變形，形成較爲集中的應力點，而導緻金線在跟部位置斷裂，其形狀如圖2所示。
