PECO瓷咀的FA和D點斷線的關系
下面是PECO瓷嘴截面圖,從圖上可以看出,我們今天要分享的FA和OR是指的是什麼部位了。因兩者存著的相互關系,所以今天我們講FA平面角,而假設OR是不變的,這樣才能更好的理解FA對焊線的影響。

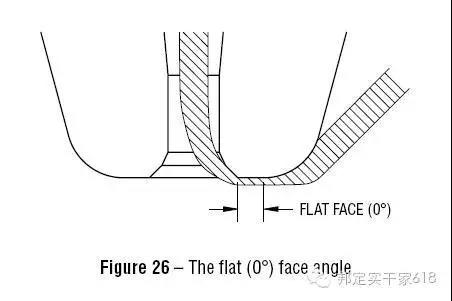

圖26 是O度FA角壓魚尾截面圖,圖上的FA面角和外半徑(OR)組合形成了魚尾形狀。當前PECO瓷嘴其FA平面角設計有0°,4°,8°和11°共4種。 選擇何種角度基于所焊線的産品類型而定。
0°面角的特點:能提供最大的向下力, 這個在不平面的引線框架材料(支架材料)焊線比較困難情況下,是有利産生良好的第二焊點條件的。
潛在的缺點是二焊薄的情況下,更容易開裂,出現裂紋。 其解決的辦法是通過一個大OR設計與0°平面角互補, 設計了正常OR以等于被接合的導線的尺寸來完成良好的第二鍵合。

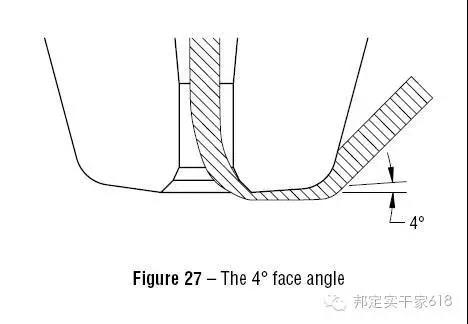

圖27 4°平面角,其角度是爲了解決0°度平面角瓷嘴引起魚尾裂紋問題,但是仍然需要在第二鍵上的附加力良好的拉伸強度。

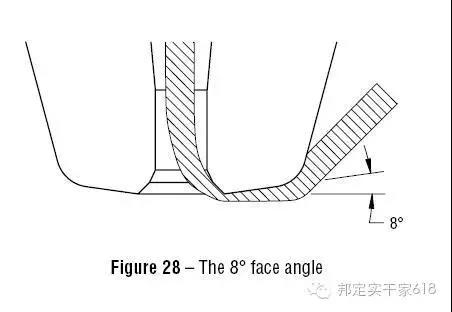

圖28 8°平面角被設計爲最合适的中間值,提供足夠的下壓力和良好的拉力保證第二點鍵合。 還提供了一個更厚的魚尾區域的第二鍵合點,以避免魚尾裂縫。 大多數的PECO瓷嘴設計都采用8°的平面角。

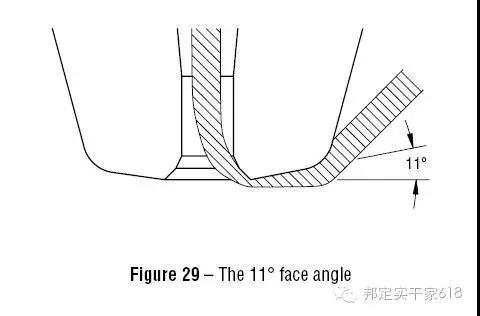

圖29 近年來,11°平面角瓷嘴已經受到焊接軟線材質的歡迎,形成更厚的第二點鍵合面。在向下力作用在第二鍵合下,增壓力,在PECO瓷嘴焊接時,線與引線框架材料能有著更深地結合而不引起魚尾出現裂紋問題。 這個設計多數用于一些BGA的銅線封裝。
這裡所講的是在OR角不變的情況下,采用不同的FA平面角對二焊魚尾的影響,我們知道了有4種角度,也知道了用的最多的是8°平面角。而在OR不變的情況下,我們得出2點:
1、平面角度越大,二焊魚尾就越厚。
2、支架平面度越差,平面角應選越小。
今天分享PECO瓷嘴十二個參數的FA和OR,之所以兩個一起講,因爲息息相關,其變化影響著二焊魚尾焊線質量。FA是平面角,OR是外半徑圓角,可理解爲半球(球半徑).
下面是PECO瓷嘴截面圖,從圖上可以看出,我們今天要分享的FA和OR是指的是什麼部位了。因兩者存著的相互關系,所以今天我們講FA平面角,而假設OR是不變的,這樣才能更好的理解FA對焊線的影響。
圖26 是O度FA角壓魚尾截面圖,圖上的FA面角和外半徑(OR)組合形成了魚尾形狀。當前PECO瓷嘴其FA平面角設計有0°,4°,8°和11°共4種。 選擇何種角度基于所焊線的産品類型而定。
0°面角的特點:能提供最大的向下力, 這個在不平面的引線框架材料(支架材料)焊線比較困難情況下,是有利産生良好的第二焊點條件的。
潛在的缺點是二焊薄的情況下,更容易開裂,出現裂紋。 其解決的辦法是通過一個大OR設計與0°平面角互補, 設計了正常OR以等于被接合的導線的尺寸來完成良好的第二鍵合。
圖27 4°平面角,其角度是爲了解決0°度平面角瓷嘴引起魚尾裂紋問題,但是仍然需要在第二鍵上的附加力良好的拉伸強度。
圖28 8°平面角被設計爲最合适的中間值,提供足夠的下壓力和良好的拉力保證第二點鍵合。 還提供了一個更厚的魚尾區域的第二鍵合點,以避免魚尾裂縫。 大多數的PECO瓷嘴設計都采用8°的平面角。
圖29 近年來,11°平面角瓷嘴已經受到焊接軟線材質的歡迎,形成更厚的第二點鍵合面。在向下力作用在第二鍵合下,增壓力,在PECO瓷嘴焊接時,線與引線框架材料能有著更深地結合而不引起魚尾出現裂紋問題。 這個設計多數用于一些BGA的銅線封裝。
這裡所講的是在OR角不變的情況下,采用不同的FA平面角對二焊魚尾的影響,我們知道了有4種角度,也知道了用的最多的是8°平面角。而在OR不變的情況下,我們得出2點:
1、平面角度越大,二焊魚尾就越厚。
2、支架平面度越差,平面角應選越小。
