技術突破！高導熱、半燒結芯片粘接劑滿足新興封裝性能要求

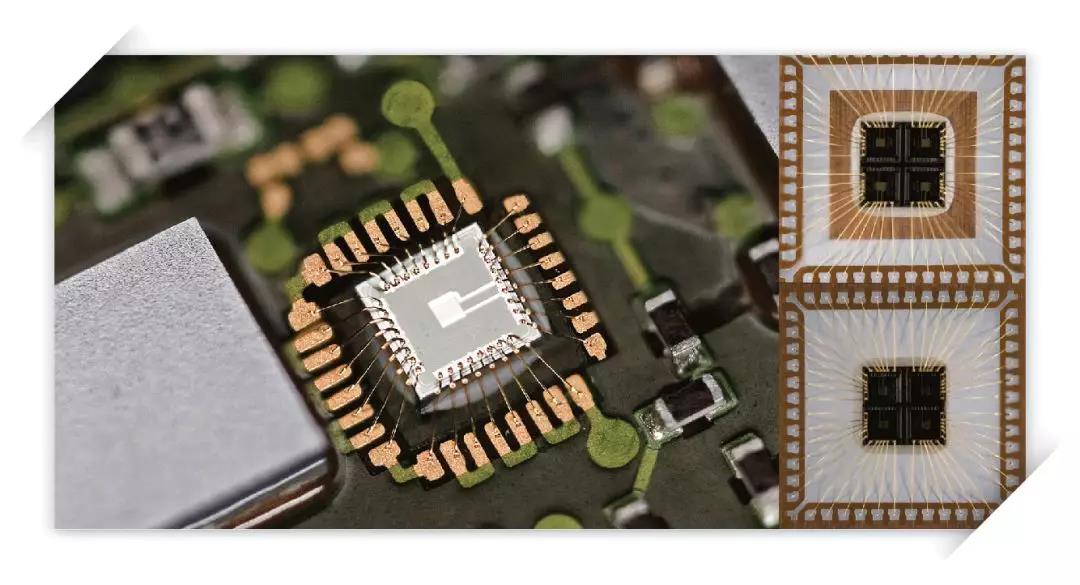

當下，在移動設備、數據通信/電信、消費和汽車電子應用中，設備的功能擴展和尺寸縮小，日益推動高功率高密度器件的設計标準，如何更有效地管理由此帶來的散熱需求很重要。界面導熱材料的使用在線路闆和元器件層面解決了一定的問題；但在芯片封裝層面的有效解決方案，是整體導熱平衡的一個重要環節。

用于封裝級燒結，同時解決了相關應用高鉛焊料的環保合規問題、傳統芯片粘接劑的導熱性缺陷，以及傳統燒結産品的可加工性缺陷。

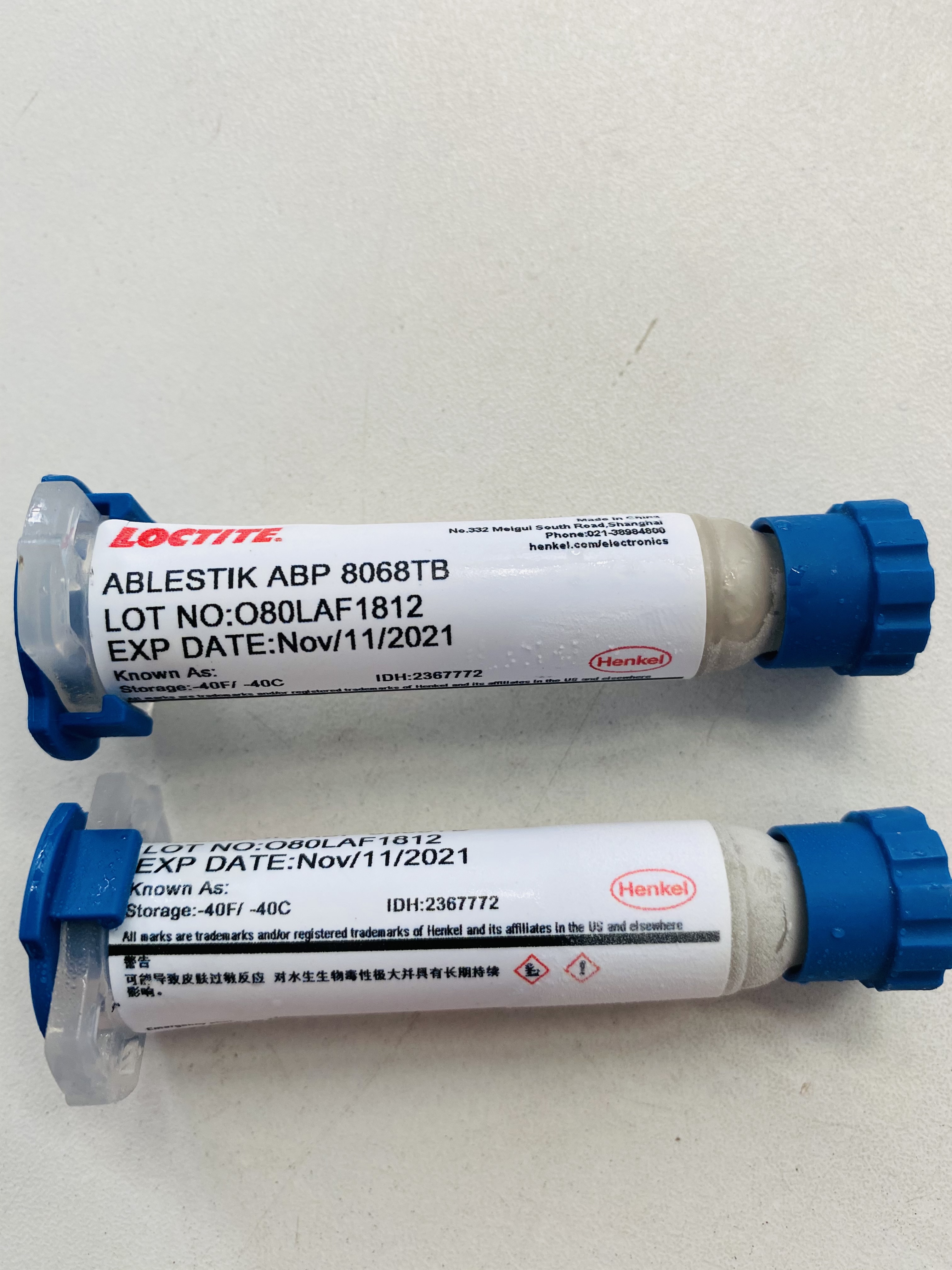

正在申請專利的LOCTITE ABLESTIK ABP 8068T産品組合包括一系列高導熱、半燒結芯片粘接劑，這些産品將有助簡化流程，其絕佳的導熱性能和電氣性能更爲可靠，爲當今高功率密度設備而量身設計。

Raj Peddi

漢高全球引線鍵合IC封裝細分市場負責人

“ 焊料素來是高導熱性能和電氣性能需求的主要解決方案，但由于環保法規的原因，焊料即將被市場淘汰，這推動了對替代材料的需求。由于界面接觸的限制和可加工性的問題，傳統的高導熱芯片粘接劑和純銀燒結産品等方法也不太理想。所以漢高開發出LOCTITE ABLESTIK ABP 8068T系列半燒結芯片粘接材料，産品具有高導熱性、完善可靠性和制造工藝簡單的特點。”

領先優勢

■ 爲芯片粘接提供了一種無鉛的替代方案，适用于高功率密度半導體封裝；

■ 在标準加工工藝下即可使用，不像傳統的銀燒結材料需要高壓和高溫條件；

■ 由于新型芯片粘接劑形成了燒結銀（Ag）和樹脂的互相貫通的網絡，從而與界面建立良好的接觸，形成無空洞粘結層，具備優異導熱性，及良好的熱循環性能；

■ 适用标準芯片粘接應用，可用氮氣或空氣進行固化，在銀、銅、鎳钯金、金等多種材質的界面均有很強的粘結力。

卓越特性

■ 适用于最高達5mm x 5mm的各種尺寸芯片；

■ 絕佳導熱性能：堆積導熱率高達110w/m-K，在銀、銅和鎳钯金引線框架的封裝内電阻低至約0.5K/W；

■ 廣泛的可加工性：長達24小時的連續點膠時間、2小時晾置時間、4小時靜置時間。

“ 對于高功率密度半導體封裝而言，這正是制造商們一直在尋找的解決方案，” Peddi強調了該材料結合了性能、可靠性和可加工性。“對于那些希望找到焊料的無鉛替代品（無需昂貴或複雜的加工，又能确保與傳統材料同等或更優的性能）的封裝專家而言，LOCTITE ABLSTIK ABP 8068T系列産品組合正好可以滿足他們的需求。”
