半導體封裝膠粘劑番外篇2- 粘度 Viscosity

浏覽量
【摘要】:
1.粘度基本概念



1.1 什麼是粘度/流變

    粘度 是用來定義流體内部(流動)阻力大小的一個專業術語,由分子吸引力引起的流體内部摩擦,使其阻擋流動傾向。[1]

    將流動著的液體看作許多相互平行移動的液層, 各層速度不同,形成速度梯度(dv/dx),由于速度梯度的存在,流動較慢的液層阻滞較快液層的流動,因此.液體産生運動阻力.



爲使液層維持一定的速度梯度運動,必須對液層施加一個與阻力相反的反向力. 液體在流動時,在其分子間産生内摩擦力;當施加一個(剪切)外力與流體上,就可以觀測到這個阻力大小;阻力越大,需要越大的剪切外力去驅使流體流動;這個剪切力可以用來定義粘度。

    直觀表現就是礦泉水比番茄醬容易倒出。

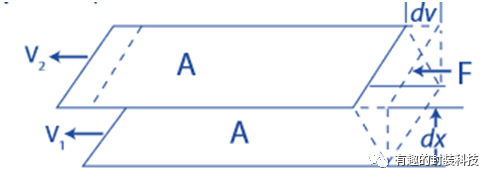

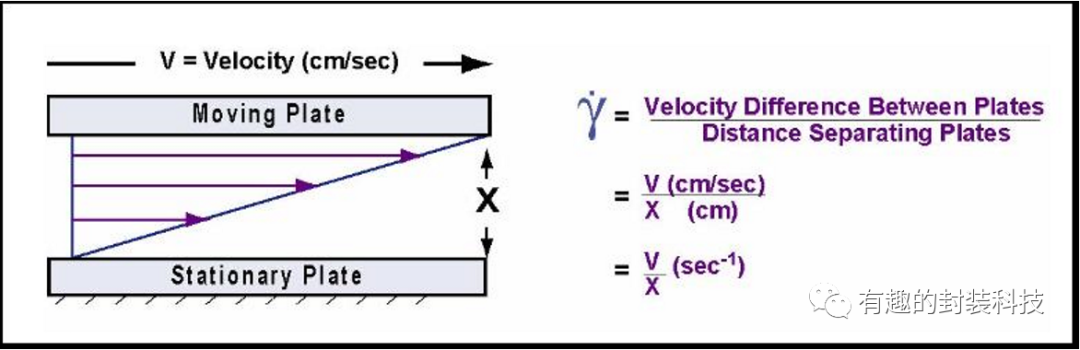

粘度示意圖



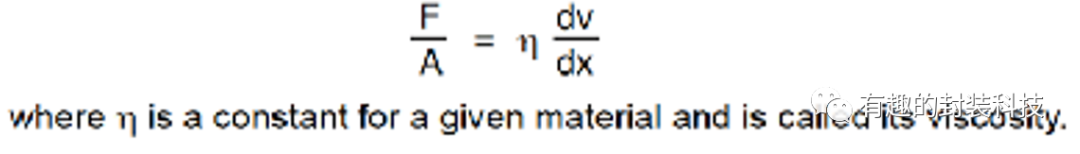

粘度形成公式

粘度公式簡化:

  單位:cP、Pa.S

            1 cP = 1 mPa·s

           1 P = 100 cP 1 Pa·s = 1,000 mPa·s

1.2 流體分類:

    不同的剪切外力作用下,按受到阻力變化狀況(粘度)將流體可以分爲:

   1. 牛頓流體:粘度與剪切速率和時間無關,典型的是氣體,水

   2. 非牛頓流體:粘度與剪切速率&壓力相關,不同條件下,粘度會變化,比如導電膠,石油樹脂等

        - 在特殊參數條件下測得的粘度稱之爲"表觀粘度",比如膠粘劑常用的5rpm,25C.

        - 半導體封裝膠黏劑是典型的非牛頓型流體,具有剪切變稀的行爲



流體種類



2.粘度的測試方法:

    原理:通過轉子轉動流體,粘度儀的轉子施加的扭矩與被測樣品的分子内部摩擦力(即粘度)正相關,通過檢測轉子受力換算出樣品粘度[2]

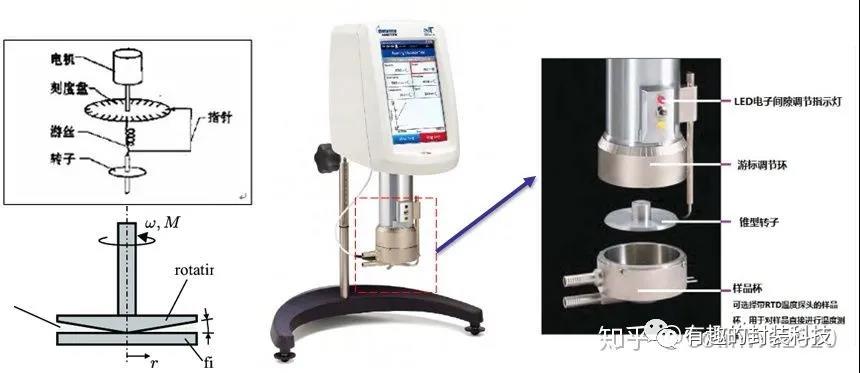

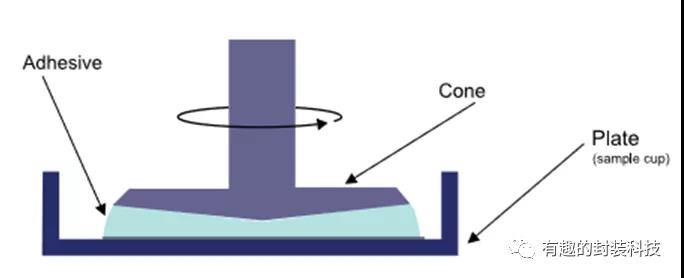

粘度測試示意圖



 膠黏劑市場主流的測試設備是倆種 Brookfield 的粘度儀器和TA的流變儀,前者是市場應用廣泛(70%左右),價格實惠;後者準确性和再現性出色,但價格是前者的幾倍。

    半導體封裝日趨精密,對封裝輔料的膠粘劑要求也會逐步加強,個人認爲,流變儀會成爲未來膠粘劑流體特性表征的主流設備。

-2.1)Brookfield 粘度儀

        Broofield 粘度儀市場占有量大,精度在±1.0%的全量程範圍内, 重現性在±0.2% , 工作溫度範圍從5°C到80°C,基本可以滿足市場測試需求

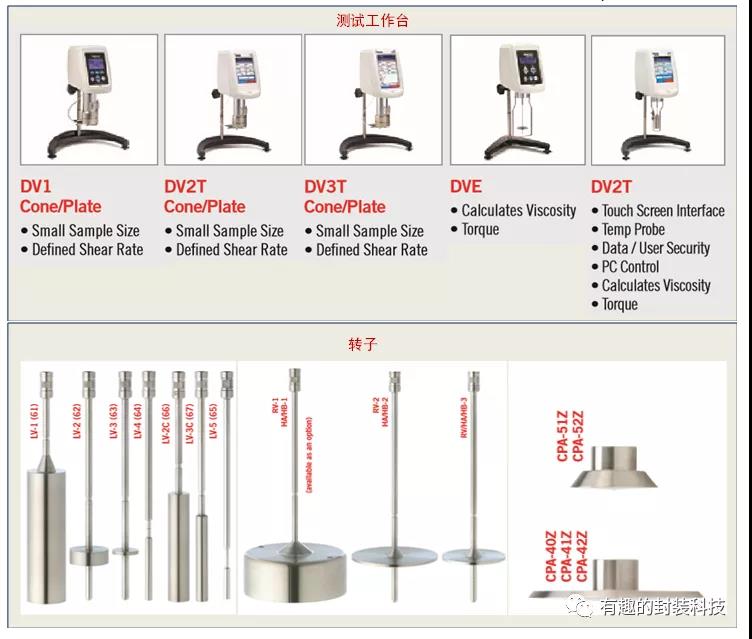

Brookfield 的根據測試設備型号不同,轉子不同形成了一系列覆蓋各個粘度範圍的配套成熟産品:



半導體封裝膠水行業主要使用的是博勒飛DV2T粘度計,有如下4個機型:

     1)LVDV2T(低粘度)

     2)RVDV2T(中等粘度)

     3)HADV2T(高粘度)   常見用于膠粘劑行業

     4)HBDV2T(高粘度)

通常配備的轉子是CP51或52,以下是不同機型不同轉子的測試範圍



在使用過程中,有以下幾個值得注意的地方:

1)不同的轉速粘度測試範圍不同:

    - 測試樣品粘度至少在該轉速下最大扭矩的10%,最好大于25%,越高越精确

    - 低粘度  大轉子高轉速; 高粘度  小轉子  低轉速

2)粘度儀的誤差爲最大量程的1%,量程選擇不當,誤差較大

3)托杯調制(進/退一格),會影響粘度測試的準确性

   - 進一格轉子與托杯間隙變小同樣膠量會溢出,包裹轉子四周接觸面增大,扭矩變大,粘度偏高

   - 退一格  轉子與托杯間隙變大同樣膠量不足以完全填充,接觸面積變小,扭矩變小,測試粘度偏低

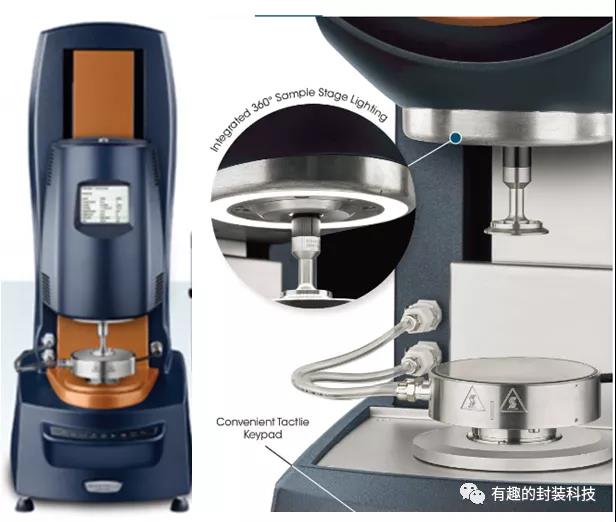

-2.2)TA流變儀:

流變儀測試粘度數據更爲精确,重複性比較好,操作比brookfield相對簡單



 同時TA的測試功能輔助件種類多元,能夠測試除粘度以外的更多性能,比如測試膠水在升溫或者UV固化過程中的體積膨脹收縮表現



3. 粘度與膠水性能:

3.1 觸變指數TI:

    觸變TI是衡量膠黏劑點膠性能的重要參數,這是一個造出來的,約定成俗的規定:

     半導體封裝膠水通常觸變指數

     TI= 0.5RPM粘度/5.0RPM粘度

        - 0.5rpm粘度,靜态粘度,是液體開始流動的粘度,越大越不容易滴膠 靜如處子

        - 5.0rpm粘度,動态粘度,液體流動起來的粘度,越小越容易點膠操作 動如脫兔

        - 一些場合下,也會規定10rpm粘度/1.0rpm爲觸變指數

  在點膠的時候,理論上希望靜态粘度比較大,動态粘度相對小,即高觸變,但也不是越高越好,根據客戶實際應用,找到一個對應的區間

- 通常對于導電膠觸變大于3.5,絕緣膠會小一些,大于2,也有特殊的應用場景,大于等于1.0即可

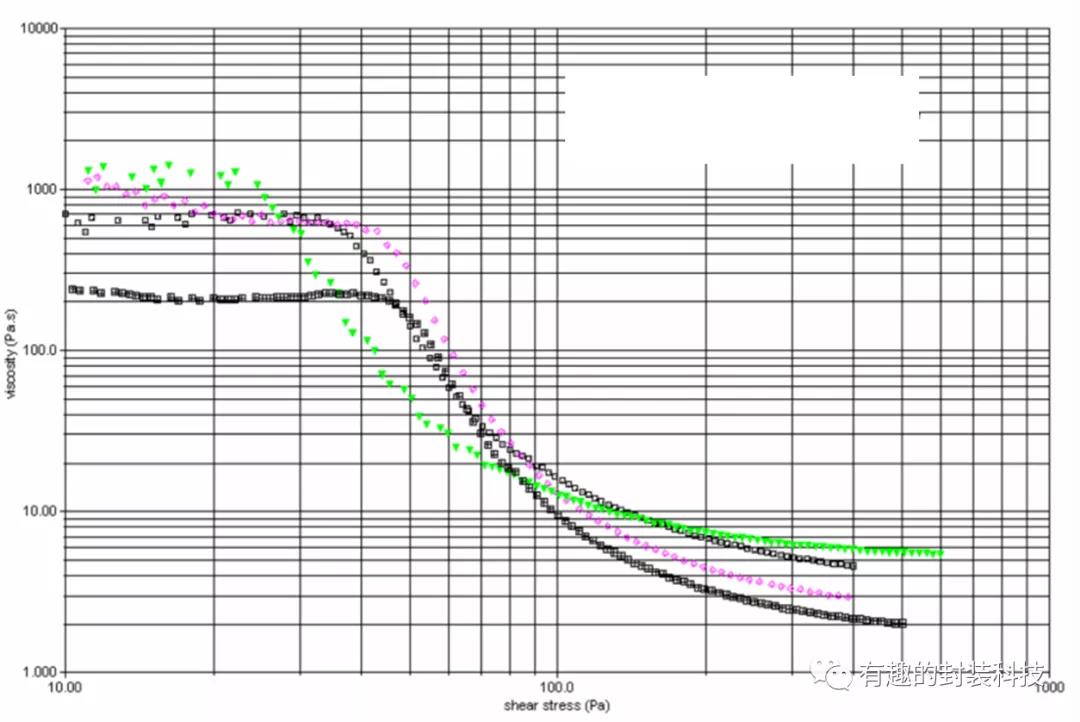

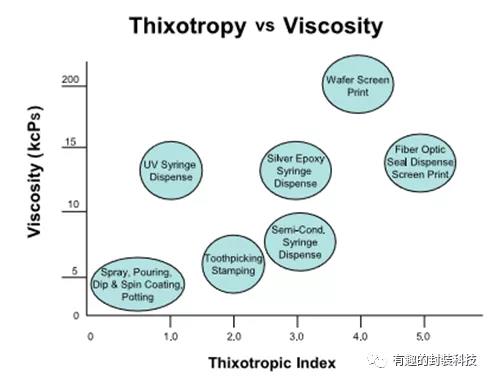

不同膠黏劑粘度VS 觸變

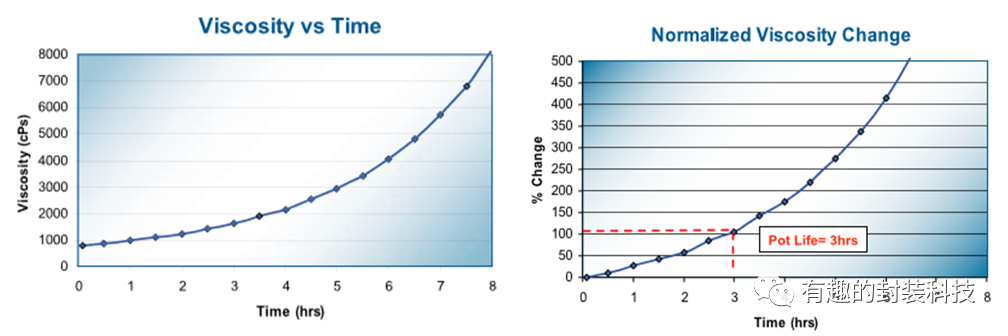

3.2 工作時間:

測試膠水室溫一定時間内粘度增長的幅度,确定膠水的工作時間,保存周期



3.3 施膠性能:

因爲封裝膠水的應用場景比較多,從芯片粘接到攝像頭結構,對膠水粘度的要求也各不相同

- 流平性 流動性 灌封性 定高性



4. 粘度的影響因素

4.1 分子間作用力

影響液體粘度的核心因素,在于液體分子間的作用力(inter-molecular forces)。液體要流動,那麼液體分子就需要“經過”另一個分子。如果分子間作用力強大,分子“經過”另一個分子就會被阻礙。因此,液體的分子間吸引力越小,它的粘度就越低,反之則越大。

常溫下成液态的正烷烴比水的粘度低,因爲正烷烴分子間作用力是範德華力,水分子之間則是氫鍵。範德華力遠小于氫鍵,因此液态正烷烴粘度小于水。而糖漿粘度比水大許多,因爲糖漿中的糖類分子含有大量羟基(-OH ),以氫鍵的方式與水分子互相吸引。

4.2 溫度

随著液體溫度上升,通常其粘度也會随之降低。比較典型的例子就是冬天的糖漿更加難倒出來。這是因爲溫度上升會使分子運動更快,産生更大的分子動能(Kinetic Energy,KE=kT 分子動能與溫度直接相關)液體的分子動能增加會削弱分子間吸引力,同時當溫度升高,使得液體分子間間距增大,進而使得分子間吸引力減小,于是内摩擦力減小,結果就導緻了液體的粘度降低。[3]

膠黏劑主要由填料與樹脂基體,添加劑組成,這三者是影響膠黏劑粘度主要因素,可以通過增減填料/稀釋劑/觸變劑比例,改變産品粘度

-樹脂基體:主要是不同化學結構的高分子聚合物,這些聚合物的分子量大小,分子量分布以及聚合物空間結構(支鏈等),都會對粘度産生重要的影響



5. 其他補充-冰凍後粘度變化(個人經驗假設,驗證中)

   封裝膠水通常是低溫保存,在冰凍前後,膠水粘度會有小幅度變化,部分特殊膠水的粘度會有較大差異:

-a) 凍後粘度上升:

一般發生在導電銀膠中,膠水在剛剛制造完成時,樹脂基體與金屬填料表面的潤濕程度,或者是二者之間的分子間作用力尚未充分形成,在低溫保存的過程中,分子間作用力逐步完成,導緻解凍後粘度上升,通常靜态、動态粘度同步變化,對觸變不會有影響

-b)凍後粘度下降:

通常凍後粘度下降的是絕緣非導膠水, 一般絕緣膠水的填料是二氧化矽,氧化鋁等,攪拌混合過程中,填料本身與樹脂基體可以很快形成穩定的氫鍵等分子間作用力,可能超負荷形成(120% 150%200%等)使得粘度上升達到要求,在低溫保存解凍過程中,這種作用力部分消亡,下降趨于穩定的100%,導緻凍後粘度急劇下降。

同時,在非導絕緣膠黏劑中會加入一定量的觸變劑氣矽,提升靜态粘度,提升觸變,改善點膠性能;這些氣矽的表面處理方式和用量一定程度上也會對粘度變化産生重要影響

以上規律也不是100%絕對,部分情況會反向。



轉載





1.粘度基本概念



1.1 什麼是粘度/流變

    粘度 是用來定義流體内部(流動)阻力大小的一個專業術語,由分子吸引力引起的流體内部摩擦,使其阻擋流動傾向。[1]

    將流動著的液體看作許多相互平行移動的液層, 各層速度不同,形成速度梯度(dv/dx),由于速度梯度的存在,流動較慢的液層阻滞較快液層的流動,因此.液體産生運動阻力.

爲使液層維持一定的速度梯度運動,必須對液層施加一個與阻力相反的反向力. 液體在流動時,在其分子間産生内摩擦力;當施加一個(剪切)外力與流體上,就可以觀測到這個阻力大小;阻力越大,需要越大的剪切外力去驅使流體流動;這個剪切力可以用來定義粘度。

    直觀表現就是礦泉水比番茄醬容易倒出。

粘度示意圖

粘度形成公式

粘度公式簡化:

  單位:cP、Pa.S

            1 cP = 1 mPa·s

           1 P = 100 cP 1 Pa·s = 1,000 mPa·s

1.2 流體分類:

    不同的剪切外力作用下,按受到阻力變化狀況(粘度)將流體可以分爲:

   1. 牛頓流體:粘度與剪切速率和時間無關,典型的是氣體,水

   2. 非牛頓流體:粘度與剪切速率&壓力相關,不同條件下,粘度會變化,比如導電膠,石油樹脂等

        - 在特殊參數條件下測得的粘度稱之爲"表觀粘度",比如膠粘劑常用的5rpm,25C.

        - 半導體封裝膠黏劑是典型的非牛頓型流體,具有剪切變稀的行爲

流體種類



2.粘度的測試方法:

    原理:通過轉子轉動流體,粘度儀的轉子施加的扭矩與被測樣品的分子内部摩擦力(即粘度)正相關,通過檢測轉子受力換算出樣品粘度[2]

粘度測試示意圖

 膠黏劑市場主流的測試設備是倆種 Brookfield 的粘度儀器和TA的流變儀,前者是市場應用廣泛(70%左右),價格實惠;後者準确性和再現性出色,但價格是前者的幾倍。

    半導體封裝日趨精密,對封裝輔料的膠粘劑要求也會逐步加強,個人認爲,流變儀會成爲未來膠粘劑流體特性表征的主流設備。

-2.1)Brookfield 粘度儀

        Broofield 粘度儀市場占有量大,精度在±1.0%的全量程範圍内, 重現性在±0.2% , 工作溫度範圍從5°C到80°C,基本可以滿足市場測試需求

Brookfield 的根據測試設備型号不同,轉子不同形成了一系列覆蓋各個粘度範圍的配套成熟産品:

半導體封裝膠水行業主要使用的是博勒飛DV2T粘度計,有如下4個機型:

     1)LVDV2T(低粘度)

     2)RVDV2T(中等粘度)

     3)HADV2T(高粘度)   常見用于膠粘劑行業

     4)HBDV2T(高粘度)

通常配備的轉子是CP51或52,以下是不同機型不同轉子的測試範圍

在使用過程中,有以下幾個值得注意的地方:

1)不同的轉速粘度測試範圍不同:

    - 測試樣品粘度至少在該轉速下最大扭矩的10%,最好大于25%,越高越精确

    - 低粘度  大轉子高轉速; 高粘度  小轉子  低轉速

2)粘度儀的誤差爲最大量程的1%,量程選擇不當,誤差較大

3)托杯調制(進/退一格),會影響粘度測試的準确性

   - 進一格轉子與托杯間隙變小同樣膠量會溢出,包裹轉子四周接觸面增大,扭矩變大,粘度偏高

   - 退一格  轉子與托杯間隙變大同樣膠量不足以完全填充,接觸面積變小,扭矩變小,測試粘度偏低



-2.2)TA流變儀:

流變儀測試粘度數據更爲精确,重複性比較好,操作比brookfield相對簡單

 同時TA的測試功能輔助件種類多元,能夠測試除粘度以外的更多性能,比如測試膠水在升溫或者UV固化過程中的體積膨脹收縮表現

3. 粘度與膠水性能:

3.1 觸變指數TI:

    觸變TI是衡量膠黏劑點膠性能的重要參數,這是一個造出來的,約定成俗的規定:

     半導體封裝膠水通常觸變指數

     TI= 0.5RPM粘度/5.0RPM粘度

        - 0.5rpm粘度,靜态粘度,是液體開始流動的粘度,越大越不容易滴膠 靜如處子

        - 5.0rpm粘度,動态粘度,液體流動起來的粘度,越小越容易點膠操作 動如脫兔

        - 一些場合下,也會規定10rpm粘度/1.0rpm爲觸變指數

  在點膠的時候,理論上希望靜态粘度比較大,動态粘度相對小,即高觸變,但也不是越高越好,根據客戶實際應用,找到一個對應的區間

- 通常對于導電膠觸變大于3.5,絕緣膠會小一些,大于2,也有特殊的應用場景,大于等于1.0即可

不同膠黏劑粘度VS 觸變

3.2 工作時間:

測試膠水室溫一定時間内粘度增長的幅度,确定膠水的工作時間,保存周期

3.3 施膠性能:

因爲封裝膠水的應用場景比較多,從芯片粘接到攝像頭結構,對膠水粘度的要求也各不相同

- 流平性 流動性 灌封性 定高性



4. 粘度的影響因素

4.1 分子間作用力

影響液體粘度的核心因素,在于液體分子間的作用力(inter-molecular forces)。液體要流動,那麼液體分子就需要“經過”另一個分子。如果分子間作用力強大,分子“經過”另一個分子就會被阻礙。因此,液體的分子間吸引力越小,它的粘度就越低,反之則越大。

常溫下成液态的正烷烴比水的粘度低,因爲正烷烴分子間作用力是範德華力,水分子之間則是氫鍵。範德華力遠小于氫鍵,因此液态正烷烴粘度小于水。而糖漿粘度比水大許多,因爲糖漿中的糖類分子含有大量羟基(-OH ),以氫鍵的方式與水分子互相吸引。

4.2 溫度

随著液體溫度上升,通常其粘度也會随之降低。比較典型的例子就是冬天的糖漿更加難倒出來。這是因爲溫度上升會使分子運動更快,産生更大的分子動能(Kinetic Energy,KE=kT 分子動能與溫度直接相關)液體的分子動能增加會削弱分子間吸引力,同時當溫度升高,使得液體分子間間距增大,進而使得分子間吸引力減小,于是内摩擦力減小,結果就導緻了液體的粘度降低。[3]

膠黏劑主要由填料與樹脂基體,添加劑組成,這三者是影響膠黏劑粘度主要因素,可以通過增減填料/稀釋劑/觸變劑比例,改變産品粘度

-樹脂基體:主要是不同化學結構的高分子聚合物,這些聚合物的分子量大小,分子量分布以及聚合物空間結構(支鏈等),都會對粘度産生重要的影響



5. 其他補充-冰凍後粘度變化(個人經驗假設,驗證中)

   封裝膠水通常是低溫保存,在冰凍前後,膠水粘度會有小幅度變化,部分特殊膠水的粘度會有較大差異:

-a) 凍後粘度上升:

一般發生在導電銀膠中,膠水在剛剛制造完成時,樹脂基體與金屬填料表面的潤濕程度,或者是二者之間的分子間作用力尚未充分形成,在低溫保存的過程中,分子間作用力逐步完成,導緻解凍後粘度上升,通常靜态、動态粘度同步變化,對觸變不會有影響

-b)凍後粘度下降:

通常凍後粘度下降的是絕緣非導膠水, 一般絕緣膠水的填料是二氧化矽,氧化鋁等,攪拌混合過程中,填料本身與樹脂基體可以很快形成穩定的氫鍵等分子間作用力,可能超負荷形成(120% 150%200%等)使得粘度上升達到要求,在低溫保存解凍過程中,這種作用力部分消亡,下降趨于穩定的100%,導緻凍後粘度急劇下降。

同時,在非導絕緣膠黏劑中會加入一定量的觸變劑氣矽,提升靜态粘度,提升觸變,改善點膠性能;這些氣矽的表面處理方式和用量一定程度上也會對粘度變化産生重要影響

以上規律也不是100%絕對,部分情況會反向。



轉載
