漢高LOCTITE®半燒結銀芯片粘接材料助力800G光模塊沖向元宇宙賽道
浏覽量
【摘要】：
2021下半年，元宇宙成爲科技圈和資本圈的大熱話題，10月底Facebook甚至爲元宇宙更換了公司名字，而今年也被冠以“元宇宙元年“的稱号。
元宇宙整合多種高新科技進行虛拟和現實的網絡融合，其沉浸式的虛拟生活體驗包羅萬象，將會對硬件設施尤其是底層數據傳輸提出更高的要求，比如光通信。
元宇宙的支撐技術之一
“光通信 ”
元宇宙需要龐大的數據流量和帶寬做支持，從而提供高速、低延時的實時流暢體驗，因此對通信網絡，光模塊等相關産業鏈提出了更高的技術要求。光模塊是光通信的核心器件，是將IT設備中的電信号轉化爲光信号，之後通過光纖進行短中長距傳輸的光電轉化器件，也是光通信産業鏈中遊關鍵節點。
數據中心網絡在5G、雲計算等大流量技術的驅動下帶動光通信行業更高的速率，更大的容量。
根據Lightcounting預測，随著全球數通市場的快速發展，800G的光模塊需求將進一步提升，2026年有望成爲主導型号。目前，繼200G，400G高速光傳輸系統商用後，不少知名廠商開發推出了800G的光模塊産品。
800G光模塊的散熱挑戰
800G光模塊緊湊的結構設計，不斷增大的激光器和驅動芯片功率，對散熱提出了更高的挑戰。電子互聯材料是連接半導體晶體管和元器件的關鍵材料，起到導電和導熱的作用，影響元器件電路導通、功能實現及穩定性。

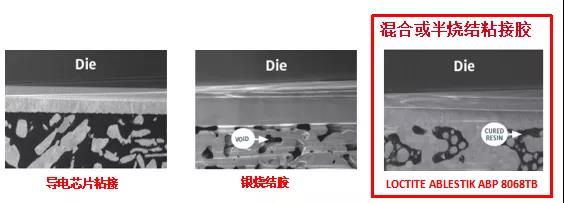

而燒結技術通過高溫使材料表面原子互相擴散，從而形成緻密結構的過程，也稱之爲“低溫燒結技術”。加入納米銀粒子的低溫燒結技術大大提升了導熱及導電性能，可滿足對于第三代半導體高功率器件的電子互聯應用。

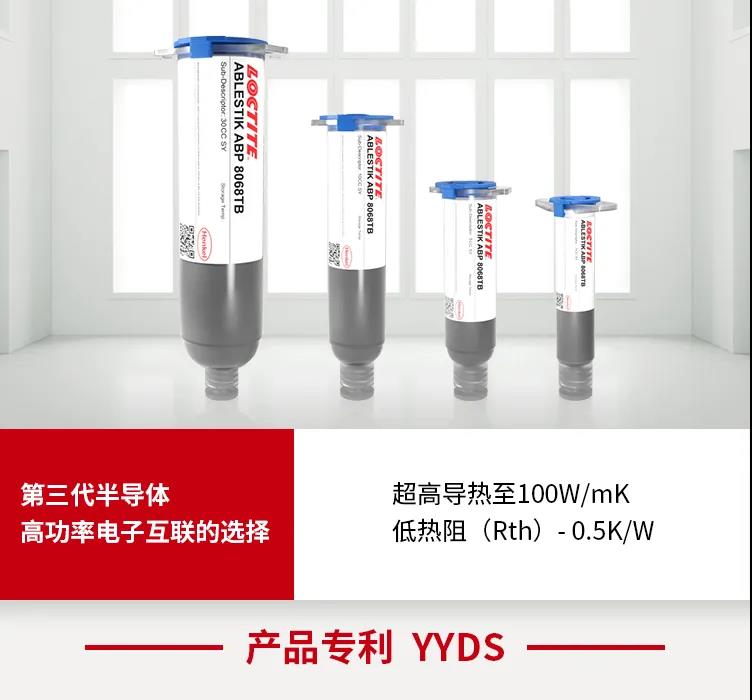

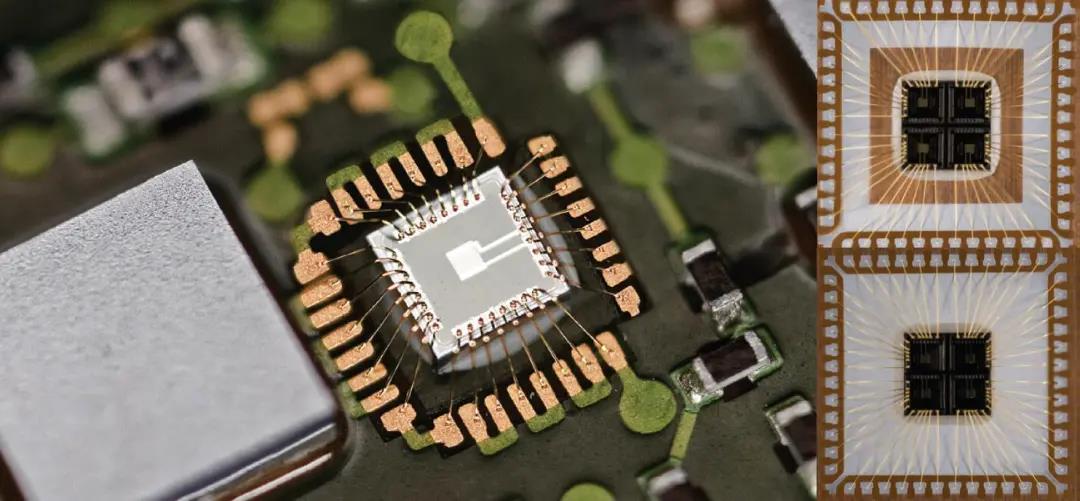

漢高LOCTITE®
ABLESTIK ABP 8068TB
半燒結銀芯片粘接材料
産品性能
爲芯片粘接提供了一種無鉛(LEAD FREE)的替代方案，适用于高功率密度半導體封裝, 符合RoHS要求。
絕佳電氣及導熱性能；
- 導熱系數範圍30W/mK-100W/ mK
- 在銀、銅和鎳钯金引線框架的封裝内電阻更低的熱阻（Rth）- 0.5K/W。
無需高溫壓力，在175度至200度溫度範圍下低溫燒結并且粘接力穩定。
在銀、銅、鎳钯金、金等多種材質的界面下适用更寬泛的芯片粘結尺寸：從1*1mm至8*8mm（Die Size）不等。

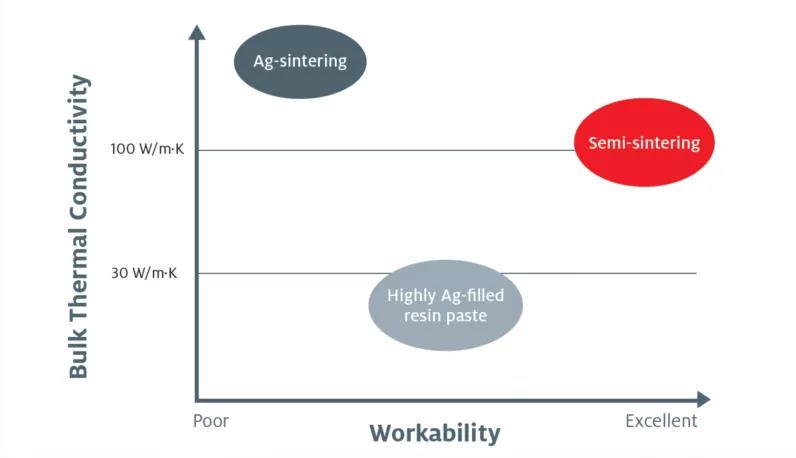

漢高半燒結銀材料較普通銀材料有更全面的導熱和可操作性能
操作性能
使用制程簡便，與普通導電膠工藝相似。
廣泛的可加工性：可實現長達24小時的連續點膠時間、2小時開放時間、4小時停留時間。
固化過程中有效減少樹脂（RBO）滲出。

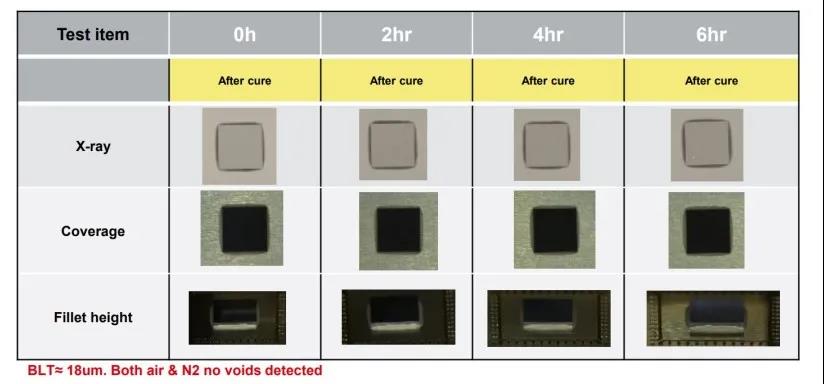

經過2-6小時固化，通過X-ray等設備發現該材料幾乎無空洞
該電子材料結合了性能、可靠性和可加工性。對于那些希望找到焊料的無鉛替代品（無需昂貴或複雜的加工，又能确保與傳統材料同等或更優的性能）的封裝而言，LOCTITE® ABLSTIK ABP 8068TB産品可以全面滿足他們的需求，同樣也爲實現第三代半導體功率的電子互聯提供絕佳解決方案。
2021下半年，元宇宙成爲科技圈和資本圈的大熱話題，10月底Facebook甚至爲元宇宙更換了公司名字，而今年也被冠以“元宇宙元年“的稱号。
元宇宙整合多種高新科技進行虛拟和現實的網絡融合，其沉浸式的虛拟生活體驗包羅萬象，將會對硬件設施尤其是底層數據傳輸提出更高的要求，比如光通信。
“光通信 ”
元宇宙需要龐大的數據流量和帶寬做支持，從而提供高速、低延時的實時流暢體驗，因此對通信網絡，光模塊等相關産業鏈提出了更高的技術要求。光模塊是光通信的核心器件，是將IT設備中的電信号轉化爲光信号，之後通過光纖進行短中長距傳輸的光電轉化器件，也是光通信産業鏈中遊關鍵節點。
數據中心網絡在5G、雲計算等大流量技術的驅動下帶動光通信行業更高的速率，更大的容量。
根據Lightcounting預測，随著全球數通市場的快速發展，800G的光模塊需求將進一步提升，2026年有望成爲主導型号。目前，繼200G，400G高速光傳輸系統商用後，不少知名廠商開發推出了800G的光模塊産品。
800G光模塊的散熱挑戰
800G光模塊緊湊的結構設計，不斷增大的激光器和驅動芯片功率，對散熱提出了更高的挑戰。電子互聯材料是連接半導體晶體管和元器件的關鍵材料，起到導電和導熱的作用，影響元器件電路導通、功能實現及穩定性。
而燒結技術通過高溫使材料表面原子互相擴散，從而形成緻密結構的過程，也稱之爲“低溫燒結技術”。加入納米銀粒子的低溫燒結技術大大提升了導熱及導電性能，可滿足對于第三代半導體高功率器件的電子互聯應用。
漢高LOCTITE®
ABLESTIK ABP 8068TB
半燒結銀芯片粘接材料
産品性能
爲芯片粘接提供了一種無鉛(LEAD FREE)的替代方案，适用于高功率密度半導體封裝, 符合RoHS要求。
絕佳電氣及導熱性能；
- 導熱系數範圍30W/mK-100W/ mK
- 在銀、銅和鎳钯金引線框架的封裝内電阻更低的熱阻（Rth）- 0.5K/W。
無需高溫壓力，在175度至200度溫度範圍下低溫燒結并且粘接力穩定。
在銀、銅、鎳钯金、金等多種材質的界面下适用更寬泛的芯片粘結尺寸：從1*1mm至8*8mm（Die Size）不等。
漢高半燒結銀材料較普通銀材料有更全面的導熱和可操作性能
操作性能
使用制程簡便，與普通導電膠工藝相似。
廣泛的可加工性：可實現長達24小時的連續點膠時間、2小時開放時間、4小時停留時間。
固化過程中有效減少樹脂（RBO）滲出。
經過2-6小時固化，通過X-ray等設備發現該材料幾乎無空洞
該電子材料結合了性能、可靠性和可加工性。對于那些希望找到焊料的無鉛替代品（無需昂貴或複雜的加工，又能确保與傳統材料同等或更優的性能）的封裝而言，LOCTITE® ABLSTIK ABP 8068TB産品可以全面滿足他們的需求，同樣也爲實現第三代半導體功率的電子互聯提供絕佳解決方案。
