什麼是“氯”?在LED封裝中有那些影響

浏覽量
【摘要】:
  在LED行業中經常會有同學問到關于“氯”在LED光源中的危害,那麼是什麼“氯”?我們先來八卦下。

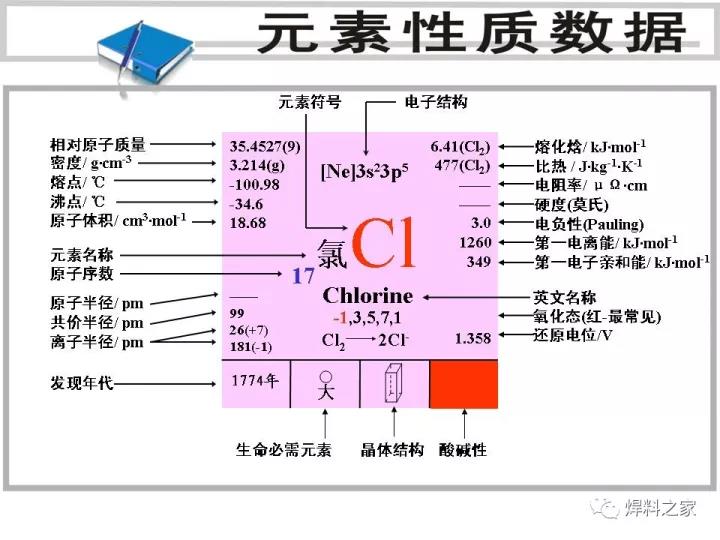

       氯其實就是一種非金屬元素,屬于鹵族之一。氯氣常溫常壓下爲黃綠色氣體,化學性質十分活潑,具有毒性。氯以化合态的形式廣泛存在于自然界當中,對人體的生理活動也有重要意義。氯氣爲黃綠色氣體,密度比空氣大(3.214g/L),熔點−101.0℃,沸點−34.4℃,有強烈的刺激性氣味。



從以上元素解析可以看出“氯”在各種環境中的常态。

      今天我們僅以LED光源爲例,從LED光源的五大原物料(金線、芯片、支架、熒光粉、固晶膠和封裝膠)的入手,介紹部分可能導緻死燈的原因。

很多LED廠商試圖開發諸如銅合金、金包銀合金線、銀合金線材來代替昂貴的金線。雖然這些替代方案在某些特性上優于金線,但是在化學穩定性方面卻差很多,比如銀線和金包銀合金線容易受到硫/氯/溴化腐蝕,在這種環境中有很容易産生“氯”。

      1、電極加工是制作LED芯片的關鍵工序,包括清洗、蒸鍍、黃光、化學蝕刻、熔合、研磨,會接觸到很多化學清洗劑,如果芯片清洗不夠幹淨,會使有害化學物殘餘。這些有害化學物會在LED通電時,與電極發生電化學反應,導緻死燈、光衰、暗亮、發黑等現象出現。

      2、LED芯片電極中有一層鋁,其作用爲在電極中形成一層反射鏡以提高芯片出光效率,其次可在一定程度上減少蒸鍍電極時黃金的使用量從而降低成本。但鋁是一種比較活潑的金屬,一旦封裝廠來料管控不嚴,使用含氯超标的膠水,金電極中的鋁反射層就會與膠水中的氯發生反應,從而發生腐蝕現象。

      3、LED固晶中有用到有機矽的固化劑含有白金(鉑)絡合物,而這種白金絡合物非常容易中毒,毒化劑是任意一種含氮(N)、磷(P)、硫(S)的化合物,一旦固化劑中毒,則有機矽固化不完全,則會造成線膨脹系數偏高,應力增大。

      4、封裝矽膠環氧樹脂中的氯不僅對支架鍍銀層、合金線或其他活潑金屬及芯片電極(鋁反射層)造成氯化腐蝕,而且也能與胺類固化劑起絡合作用而影響樹脂的固化。氯含量是環氧樹脂的一個重要物性指标,它是指環氧樹脂中所含氯的質量分數,包括有機氯和無機氯。無機氯會影響固化樹脂的電性能。有機氯含量标志著分子中未起閉環反應的那部分氯醇基團的含量,它含量應盡可能地降低,否則也要影響樹脂的固化及固化物的性能。

      5、倒裝中所用固晶錫膏,目前市面上分兩種:一種是無鹵錫膏。二種是含鹵錫膏,從前面就有指出氯是一種非金屬元素,屬于鹵族之一。那麼問題來了使用無鹵錫膏是否就不會産生氯了呢?錯!首先我們要搞明白市場上的無鹵錫膏其實是含鹵的,1992年IBM在半導體使用錫膏就規定了使用錫膏中含鹵标準不能高于多少PPM值。這個可以參考下歐盟ROHS和無鹵的标準如下:



RoHS标準:
Cd<100ppm;
Pb<1000ppm;
Hg<1000ppm;
Cr6+<1000ppm;
PBBs<1000ppm;
PBDEs<1000ppm;
無鹵:
Br總含量<900ppm
Cl總含量<900pm
Br+Cl總含量<1500




所以低于以上PPM值的鹵素錫膏就是所謂的無鹵錫膏。



  在LED行業中經常會有同學問到關于“氯”在LED光源中的危害,那麼是什麼“氯”?我們先來八卦下。

       氯其實就是一種非金屬元素,屬于鹵族之一。氯氣常溫常壓下爲黃綠色氣體,化學性質十分活潑,具有毒性。氯以化合态的形式廣泛存在于自然界當中,對人體的生理活動也有重要意義。氯氣爲黃綠色氣體,密度比空氣大(3.214g/L),熔點−101.0℃,沸點−34.4℃,有強烈的刺激性氣味。

從以上元素解析可以看出“氯”在各種環境中的常态。

      今天我們僅以LED光源爲例,從LED光源的五大原物料(金線、芯片、支架、熒光粉、固晶膠和封裝膠)的入手,介紹部分可能導緻死燈的原因。

很多LED廠商試圖開發諸如銅合金、金包銀合金線、銀合金線材來代替昂貴的金線。雖然這些替代方案在某些特性上優于金線,但是在化學穩定性方面卻差很多,比如銀線和金包銀合金線容易受到硫/氯/溴化腐蝕,在這種環境中有很容易産生“氯”。

      1、電極加工是制作LED芯片的關鍵工序,包括清洗、蒸鍍、黃光、化學蝕刻、熔合、研磨,會接觸到很多化學清洗劑,如果芯片清洗不夠幹淨,會使有害化學物殘餘。這些有害化學物會在LED通電時,與電極發生電化學反應,導緻死燈、光衰、暗亮、發黑等現象出現。

      2、LED芯片電極中有一層鋁,其作用爲在電極中形成一層反射鏡以提高芯片出光效率,其次可在一定程度上減少蒸鍍電極時黃金的使用量從而降低成本。但鋁是一種比較活潑的金屬,一旦封裝廠來料管控不嚴,使用含氯超标的膠水,金電極中的鋁反射層就會與膠水中的氯發生反應,從而發生腐蝕現象。

      3、LED固晶中有用到有機矽的固化劑含有白金(鉑)絡合物,而這種白金絡合物非常容易中毒,毒化劑是任意一種含氮(N)、磷(P)、硫(S)的化合物,一旦固化劑中毒,則有機矽固化不完全,則會造成線膨脹系數偏高,應力增大。

      4、封裝矽膠環氧樹脂中的氯不僅對支架鍍銀層、合金線或其他活潑金屬及芯片電極(鋁反射層)造成氯化腐蝕,而且也能與胺類固化劑起絡合作用而影響樹脂的固化。氯含量是環氧樹脂的一個重要物性指标,它是指環氧樹脂中所含氯的質量分數,包括有機氯和無機氯。無機氯會影響固化樹脂的電性能。有機氯含量标志著分子中未起閉環反應的那部分氯醇基團的含量,它含量應盡可能地降低,否則也要影響樹脂的固化及固化物的性能。

      5、倒裝中所用固晶錫膏,目前市面上分兩種:一種是無鹵錫膏。二種是含鹵錫膏,從前面就有指出氯是一種非金屬元素,屬于鹵族之一。那麼問題來了使用無鹵錫膏是否就不會産生氯了呢?錯!首先我們要搞明白市場上的無鹵錫膏其實是含鹵的,1992年IBM在半導體使用錫膏就規定了使用錫膏中含鹵标準不能高于多少PPM值。這個可以參考下歐盟ROHS和無鹵的标準如下:



RoHS标準:
 Cd<100ppm;
Pb<1000ppm;
Hg<1000ppm;
Cr6+<1000ppm;
PBBs<1000ppm;
PBDEs<1000ppm;
無鹵:
Br總含量<900ppm
Cl總含量<900pm
Br+Cl總含量<1500



所以低于以上PPM值的鹵素錫膏就是所謂的無鹵錫膏。
